Rozwiązania w zakresie form odlewanych ciśnieniowo ze stopu aluminium do produkcji wielkoseryjnej

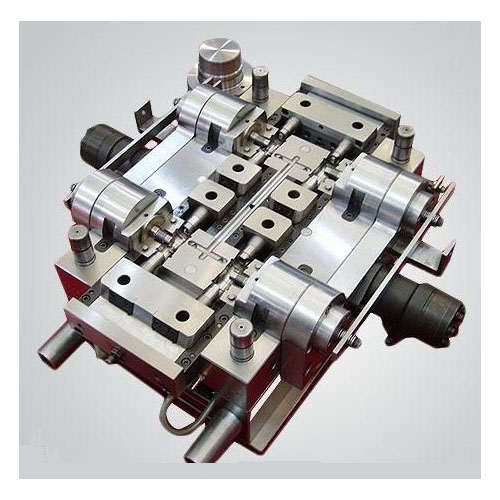

Forma do odlewania ciśnieniowego stopów aluminium jest podstawowym narzędziem wykorzystywanym do produkcji odlewów ciśnieniowych ze stopów aluminium, odpowiedzialnym za takie funkcje, jak wypełnianie formy stopionym metalem, chłodzenie, formowanie i wyrzucanie.

Materiały form i obróbka powierzchni:

1. Stale formierskie: Typowe materiały obejmują stale formierskie odporne na wysoką temperaturę i zużycie, takie jak H13, S136 i 420. Należy dobrać odpowiedni gatunek w zależności od rodzaju stopu aluminium i wielkości produkcji oraz zastosować odpowiednią obróbkę cieplną.
2. Obróbka powierzchniowa: Procesy takie jak azotowanie, chromowanie, PVD lub inne zabiegi utwardzania powierzchniowego są stosowane w celu poprawy odporności na zużycie i właściwości antyadhezyjnych względem aluminium, przedłużenia żywotności formy i poprawy wykończenia powierzchni.
3. Obróbka cieplna i odpuszczanie: Precyzyjne procesy obróbki cieplnej (hartowanie, odpuszczanie i starzenie) mogą zwiększyć twardość i wytrzymałość formy, zmniejszając ryzyko pękania termicznego i deformacji.

Kluczowe punkty dotyczące konstrukcji i projektu formy:

1. Dokładność wnęki i rdzenia: Należy stosować odpowiednie pasowania z tolerancją i konstrukcje ustalające, aby zapewnić pozycję zamknięcia formy i spójność wnęki, osiągając w ten sposób stabilną dokładność wymiarową.
2. Projekt systemu chłodzenia: Należy odpowiednio rozmieścić kanały chłodzące (lub wbudowane rury chłodzące), aby kontrolować temperaturę formy, skrócić cykle krzepnięcia oraz zmniejszyć naprężenia termiczne i wypaczenia.
3. Wlewy i kanały: Należy zoptymalizować rodzaje i położenie wlewów oraz zaprojektować odpowiednie rozdzielacze przepływu i elementy przelewowe/odpowietrzające, aby zapewnić płynne wypełnianie stopem i uniknąć porowatości i zimnych zamknięć.
4. Mechanizmy wypychające i suwakowe: Zaprojektuj wypychacze, płytki lub suwaki zgodnie z geometrią części, aby zapewnić bezpieczne i niezawodne wypychanie i wyładowywanie, zmniejszając uszkodzenia odlewów.
5. Odpowietrzanie i rowki odpowietrzające: Zaprojektuj skuteczne kanały odpowietrzające na liniach podziału i w newralgicznych miejscach, aby zmniejszyć ilość uwięzionego powietrza i ślady przypalenia.

Procesy produkcji form:

1. Precyzyjna obróbka skrawaniem: Wykorzystaj procesy takie jak frezowanie CNC, elektroerozja drutowa, cięcie drutem z powolnym posuwem, elektroerozja wgłębna i szlifowanie, aby uzyskać wysoką precyzję obróbki wnęk i rdzeni.
2. Montaż i debugowanie: Po obróbce cieplnej należy precyzyjnie zmontować elementy formy, przeprowadzić kontrolę dopasowania i dokonać próbnych regulacji parametrów formowania, aby zapewnić dokładne zamykanie, wyrzucanie i ruch rozdzielający.
3. Formowanie próbne i korekta: Uzyskaj pierwsze artykuły poprzez formowanie próbne, analizuj wady i dostosuj parametry wlewu, chłodzenia i wyrzutu; w razie potrzeby przeprowadź korektę wnęki.

Typowe obszary zastosowania form do odlewania ciśnieniowego stopów aluminium:

1. Przemysł motoryzacyjny: części ze stopów aluminium o wysokiej wytrzymałości i precyzji, takie jak elementy silnika, części skrzyni biegów i akcesoria karoserii.
2. Elektronika i elementy radiatorów: części wymagające dobrej przewodności cieplnej i jakości powierzchni, takie jak obudowy radiatorów, żebra i wsporniki konstrukcyjne.
3. Urządzenia przemysłowe i obudowy: średnie i duże części aluminiowe, takie jak obudowy silników, skrzynie biegów i obudowy przyrządów.
4. Produkty konsumenckie: panele urządzeń, elementy dekoracyjne i części ze stopów aluminium, które wymagają wysokiej jakości wyglądu.
