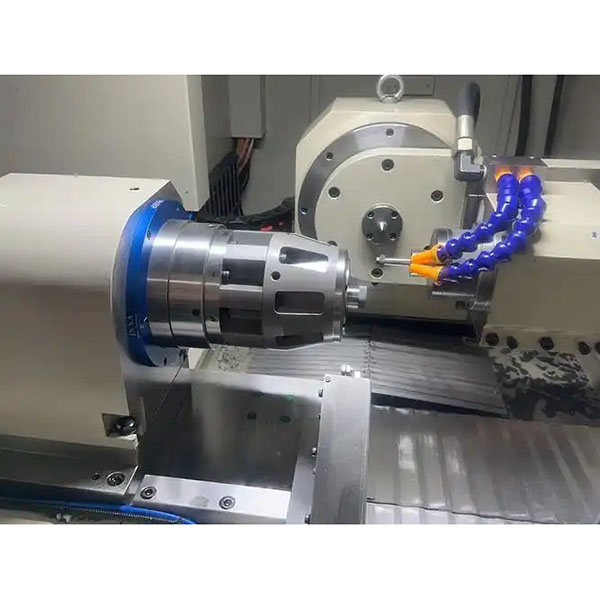

Szlifowanie CNC zapewniające precyzyjne tolerancje i doskonałe wykończenie

Szlifowanie CNC może obejmować wiele rodzajów, w tym szlifowanie cylindryczne zewnętrzne, szlifowanie wewnętrzne, szlifowanie bezkłowe, szlifowanie płaskie, szlifowanie profilowe/kształtowe oraz szlifowanie narzędzi. Nadaje się do precyzyjnej obróbki trudnych materiałów, takich jak metale, ceramika i twarde stopy.

Główne zalety szlifowania CNC:

1. Wysoka dokładność wymiarowa i geometryczna: stabilna na poziomie ±0,005–±0,01 mm lub lepsza. Kontrola okrągłości, cylindryczności, płaskości i prostopadłości jest bardziej niezawodna.
2. Niska chropowatość powierzchni: chropowatość powierzchni Ra osiąga zazwyczaj 0,2–0,8 μm (w zależności od materiału i ściernicy), spełniając wymagania dla łożysk, uszczelnień i połączeń ślizgowych.
3. Stabilność i powtarzalność: programy CNC, stała prędkość/stała prędkość powierzchniowa i kompensacja ściernicy zapewniają powtarzalność partii i zmniejszają wahania procesu.
4. Odpowiednie do materiałów trudnych w obróbce: niezawodnie obrabia hartowaną stal, twarde stopy, ceramikę, stopy tytanu, stopy na bazie niklu i inne materiały o wysokiej twardości lub kruchości.
5. Ekonomiczne i niezawodne: poprawia wskaźnik pozytywnych wyników na końcowym etapie wykańczania, zmniejszając koszty późniejszych poprawek i przeróbek.

Materiały i rodzaje elementów obrabianych nadające się do szlifowania CNC:

1. Materiały: stale hartowane/nawierzchniohartowane, stal nierdzewna, stopy aluminium (wymagane dopasowanie ściernicy), stopy miedzi, stopy tytanu, stopy na bazie niklu, stopy twarde (węgliki), ceramika, ceramika szklana itp.
2. Elementy obrabiane: wały, tuleje, elementy ślizgowe, kontury form, narzędzia skrawające i przyrządy pomiarowe, rdzenie i gniazda zaworów, wały i wirniki pomp, suwaki prowadnic liniowych, precyzyjne elementy płaskie itp.

Rodzaje ściernic:

1. Tlenek glinu (A/WA): ogólne części stalowe i materiały o średniej twardości.
2. Węglik krzemu (GC): odpowiedni do żeliwa, metali nieżelaznych i materiałów kruchych.
3. Diament (D): odpowiedni do twardych stopów (węglik spiekany), ceramiki i ceramiki szklanej.
4. Nitrobor (CBN): odpowiedni do stali hartowanych i materiałów żelaznych o wysokiej twardości; wysoka wydajność i niskie zużycie.

Wyposażenie i konfiguracja:

1. Wyposażenie: szlifierki zewnętrzne/wewnętrzne CNC, szlifierki bezkłowe CNC, szlifierki płaskie CNC, szlifierki profilowe CNC, szlifierki narzędziowe CNC. Preferowane są wrzeciona o wysokiej sztywności, precyzyjne prowadnice i stabilny system chłodzenia.
2. Rodzaje spoiw: ceramiczne, żywiczne, metalowe, galwaniczne itp. Wybierane zgodnie z wymaganiami dotyczącymi materiału i dokładności.
3. Rozmiar i twardość ziarna ściernicy: drobne ziarno i umiarkowana twardość do szlifowania wykańczającego; grubsze ziarno i większa twardość do szlifowania zgrubnego. Należy zachować równowagę między samozostrzalnością a zachowaniem kształtu.
4. Mocowanie i podparcie: uchwyty trzy- lub czteroszczękowe, punkty i otwory centralne, podpory bezpunktowe i koła regulacyjne. W przypadku części cienkościennych należy stosować specjalne uchwyty i mocowanie o niskim naprężeniu.

Ustawienia parametrów procesu:

1. Prędkość obwodowa tarczy: ustawiona zgodnie z materiałem tarczy i materiałem obrabianego przedmiotu, zazwyczaj 20–45 m/s; CBN/diament może być wyższy (zgodnie ze specyfikacjami bezpieczeństwa sprzętu i tarczy).
2. Posuw i głębokość skrawania: małe głębokości i stały posuw w celu kontroli ciepła i odkształceń. Szlifowanie wykańczające wykorzystuje mikronacinanie i iskrzenie.
3. Chłodzenie i smarowanie: wystarczające, ukierunkowane chłodzenie w celu zmniejszenia odkształceń termicznych i ryzyka przypalenia. Precyzja filtracji zapewnia czystość chłodziwa.

Odniesienie do przebiegu procesu:

1. Przygotowanie: przegląd rysunków i tolerancji; potwierdzenie stanu obróbki cieplnej materiału; wybór typu ściernicy, ziarnistości i spoiwa; ustawienie poziomu chłodziwa i filtracji.
2. Mocowanie i wyrównanie: zapewnienie współosiowości i spójności punktów odniesienia; w przypadku części wałów zapewnienie dokładności otworu środkowego i sztywnego podparcia.
3. Szlifowanie zgrubne i wykańczające: usunięcie naddatku podczas szlifowania zgrubnego, a następnie szlifowanie wykańczające do wymiaru; w przypadku powierzchni krytycznych zastosowanie pomiaru iskrowego i programowanej kompensacji.
4. Obrabianie i kompensacja: użycie diamentowych narzędzi do obróbki lub obróbki w trakcie procesu w celu utrzymania kształtu i ostrości ściernicy; zaprogramowanie kompensacji wymiarowej i kompensacji dryftu termicznego.
5. Kontrola i gratowanie: przeprowadź kontrolę wymiarową i geometryczną w trakcie procesu/poza procesem; w razie potrzeby wykonaj lekkie gratowanie i czyszczenie.

Kontrola jakości i kontrola:

1. Wymiary i geometria: użyj mikrometrów, mierników otworów, mierników powietrznych, mierników trzpieniowych/pierścieniowych, testerów okrągłości i CMM do kontroli rozmiaru, okrągłości, płaskości, współosiowości itp.
2. Jakość powierzchni: użycie testera chropowatości do pomiaru Ra/Rz; kontrola mikroskopowa pod kątem spalenia, pęknięć i zarysowań.
3. Stabilność: ustalenie statystyk SPC, procedur kontroli pierwszej sztuki/w trakcie procesu/końcowej; rejestrowanie żywotności kół i cykli obróbki, monitorowanie dryftu termicznego i trendów wymiarowych.
4. Identyfikowalność: dostarczanie raportów z kontroli, dokumentacji partii materiałów i obróbki cieplnej oraz dzienników parametrów procesu.

Typowe scenariusze zastosowań szlifowania CNC:

1. Łożyska i elementy uszczelniające: bieżnie, pierścienie, powierzchnie uszczelniające.
2. Elementy hydrauliczne i pneumatyczne: rdzenie zaworów, gniazda zaworów, części z połączeniem ślizgowym, w których okrągłość i chropowatość mają kluczowe znaczenie.
3. Narzędzia i przyrządy pomiarowe: powierzchnie odciążające, szlifowanie kształtowe i wymiarowanie przyrządów pomiarowych.
4. Formy i profile precyzyjne: wnęki, rdzenie, słupki prowadzące i tuleje, wkładki i płaskie powierzchnie precyzyjne.
5. Lotnictwo i medycyna: krytyczne powierzchnie łączące i mikroelementy w materiałach o wysokiej wytrzymałości i twardości.
6. Elektronika i półprzewodniki: precyzyjne powierzchnie płaskie, szyny prowadzące i powierzchnie styku radiatorów.

Porównanie szlifowania CNC z toczeniem, frezowaniem i różnymi rodzajami szlifowania:

1. Toczenie i frezowanie: wysoka wydajność i elastyczne kształtowanie, ale ostateczna precyzja i jakość powierzchni zazwyczaj gorsza niż w przypadku szlifowania precyzyjnego; często łączone ze szlifowaniem.
2. Szlifowanie zewnętrzne/wewnętrzne: stosowane do precyzyjnego wymiarowania i kontroli geometrycznej powierzchni obrotowych i otworów.
3. Szlifowanie bezkłowe: wysokowydajne, zapewniające wysoką spójność rozwiązanie do obróbki partii elementów wałowych.
4. Szlifowanie powierzchniowe: zapewnia płaskość i chropowatość powierzchni; odpowiednie dla powierzchni odniesienia.
5. Szlifowanie profilowe i narzędziowe: pozwala uzyskać złożone krzywizny/profile i precyzyjne geometrie narzędzi dzięki wysokiej dokładności formowania i ponownego ostrzenia.
