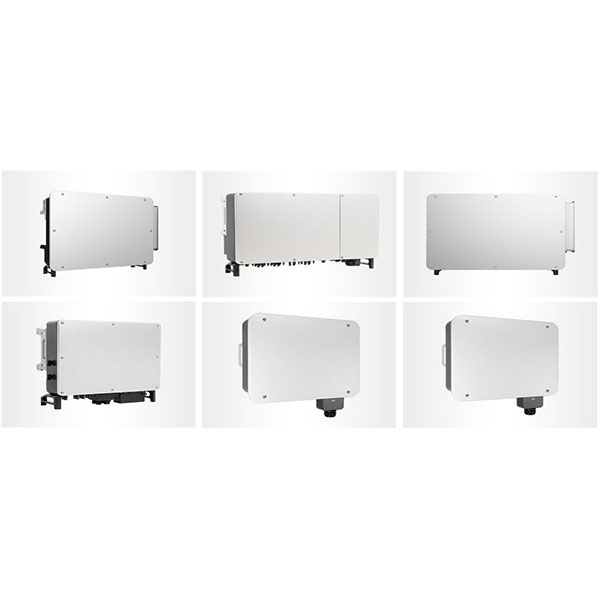

Obudowa falownika z blachy z ekranowaniem EMI i otworami wentylacyjnymi

Obudowy falowników z blachy zapewniają równowagę między wytrzymałością, zarządzaniem temperaturą i kompatybilnością elektromagnetyczną (EMC) i mogą być dostosowane do indywidualnych potrzeb klienta poprzez dodanie otworów wentylacyjnych, punktów uziemienia, uchwytów montażowych i wejść kablowych, zgodnie z układem sprzętu, metodą instalacji i wymaganiami funkcjonalnymi. Są one szeroko stosowane w falownikach przemysłowych, falownikach fotowoltaicznych, urządzeniach do ładowania pojazdów elektrycznych, zasilaczach awaryjnych (UPS) i pokrewnych dziedzinach.

Kwestie projektowe i funkcjonalne dotyczące obudów falowników z blachy:

1. Projekt termiczny: Należy odpowiednio rozmieścić otwory wentylacyjne, kanały wirowskie, pozycje montażu wentylatorów i punkty montażu radiatorów; należy wspierać naturalną konwekcję i wymuszone chłodzenie powietrzem, aby spełnić wymagania dotyczące zarządzania temperaturą w zakresie gęstości mocy falownika.
2. EMC i ekranowanie: Należy stosować ciągłe powierzchnie styku, powłoki przewodzące lub uszczelki przewodzące; należy zarezerwować zaciski uziemiające i przegrody ekranujące w celu zmniejszenia zakłóceń elektromagnetycznych (EMI) i spełnienia wymagań testowych norm EMC.
3. Okablowanie i otwory montażowe: Należy zarezerwować dokładne wycięcia i otwory na śruby zgodnie z położeniem płyty głównej (PCB), kondensatorów, transformatorów i listew zaciskowych; należy zapewnić łatwe w montażu zaciski, podkładki dystansowe i kanały kablowe, aby zapewnić spójność montażu.
4. Wytrzymałość konstrukcyjna i odporność na wibracje: Zaprojektuj żebra usztywniające, podpory nośne i punkty mocowania antywibracyjnego dostosowane do środowisk wibracyjnych lub mobilnych, poprawiając niezawodność i chroniąc elementy wewnętrzne.
5. Ochrona i uszczelnienie: Zaprojektuj rowki uszczelniające, gumowe uszczelki i otwory drenażowe zgodnie z wymaganą klasą IP, aby spełnić wymagania dotyczące ochrony przed kurzem, wodą i środowiskiem przemysłowym.
6. Łatwość konserwacji: Zastosuj zdejmowane panele boczne, panele szybkiego montażu lub konstrukcje modułowe, aby ułatwić konserwację na miejscu, wymianę wentylatorów i modernizację komponentów.

Procesy i możliwości produkcyjne:

1. Cięcie i wykonywanie otworów: Cięcie laserowe, cięcie plazmowe, wykrawanie i frezowanie CNC są wykorzystywane do precyzyjnego cięcia konturów i wykonywania otworów.
2. Gięcie i formowanie: Prasy krawędziowe CNC (Press Brake) wykonują gięcie skrzynek, formowanie kołnierzy i obróbkę krawędzi łączących, aby zapewnić kąty gięcia i dokładność pozycjonowania.
3. Spawanie i montaż: Spawanie punktowe, spawanie MIG, spawanie TIG, połączenia śrubowe i nitowanie są łączone z dedykowanymi uchwytami w celu uzyskania wytrzymałości skrzyni i precyzji montażu.
4. Obróbka powierzchni: śrutowanie, fosforanowanie, malowanie proszkowe, malowanie, elektroforeza lub anodowanie (w przypadku aluminium) poprawiają odporność na warunki atmosferyczne i spójność wyglądu.
5. Wykańczanie i montaż: Frezowanie otworów, gwintowanie, gratowanie, ponowne kształtowanie po gięciu i testy funkcjonalne wspierają montaż akcesoriów i dostawę kompletnego zestawu.

Obszary zastosowania:

Nadaje się do przemysłowych falowników, falowników fotowoltaicznych podłączonych do sieci i poza siecią, pojazdów elektrycznych i urządzeń ładujących, zasilaczy UPS, obudów kontrolerów wiatru, systemów magazynowania energii oraz obudów różnych urządzeń elektronicznych.
