Obróbka CNC płyt ceramicznych

Obróbka CNC płytek ceramicznych do precyzyjnych części

Świadczymy profesjonalne usługi obróbki CNC płyt ceramicznych, zapewniając wysoką płaskość, niską chropowatość powierzchni i stabilną kontrolę wymiarów dla różnych funkcjonalnych materiałów ceramicznych (takich jak tlenek glinu, azotek krzemu, węglik krzemu, azotek glinu itp.).

Opis
Dzięki specjalistycznym maszynom, narzędziom diamentowym i ścisłym procesom produkcyjnym jesteśmy w stanie sprostać wysokim wymaganiom dotyczącym dokładności wymiarowej i jakości powierzchni płytek ceramicznych w branżach elektronicznej, półprzewodnikowej, maszyn przemysłowych, podłoży optycznych i zarządzania temperaturą w wysokich temperaturach.

Obróbka CNC płyt ceramicznych, sprzętu i narzędzi:

  1. 1. Maszyny i sztywność: W celu zapewnienia tłumienia drgań i stabilności geometrycznej podczas obróbki stosowane są frezarki/szlifierki CNC o wysokiej sztywności oraz precyzyjne wrzeciona.
  2. 2. Narzędzia i materiały eksploatacyjne: Wykorzystujemy narzędzia diamentowe, ściernice diamentowe i dedykowane uchwyty, aby dostosować się do wysokiej twardości materiałów ceramicznych, poprawiając wydajność usuwania materiału przy jednoczesnym zmniejszeniu ryzyka odprysków i pęknięć.

Obróbka CNC płyt ceramicznych, główne metody obróbki:

  1. 1. Precyzyjne frezowanie i szlifowanie powierzchniowe: stosowane w celu uzyskania płaskości płyty i jednolitej grubości.
  2. 2. Obróbka wspomagana drganiami ultradźwiękowymi (USM) i szlifowanie diamentowe: poprawiają wydajność cięcia i zmniejszają ryzyko powstawania pęknięć.
  3. 3. Drutowe obróbki elektroerozyjne i mikroobróbki: precyzyjne formowanie złożonych rowków, otworów przelotowych lub struktur lokalizacyjnych.
  4. 4. Polerowanie i chemiczne polerowanie mechaniczne (CMP): stosowane w celu uzyskania powierzchni o lustrzanej gładkości lub ultra niskiej chropowatości, aby spełnić wymagania zastosowań optycznych lub półprzewodnikowych.

Chłodzenie, usuwanie wiórów i mocowanie:

  1. 1. Strategie chłodzenia: stosowanie kontrolowanych środków chłodzących i smarujących w celu zmniejszenia gromadzenia się ciepła, zapobiegania pęknięciom termicznym i naprężeniom termicznym.
  2. 2. Projekt usuwania wiórów: dedykowane systemy usuwania wiórów i zoptymalizowane ścieżki narzędzi, aby uniknąć osadzania się cząstek i uszkodzeń powierzchni.
  3. 3. Rozwiązania mocujące: niestandardowe sztywne mocowania i elastyczne podpory w celu zminimalizowania odkształceń i zapewnienia powtarzalnej dokładności pozycjonowania.

Materiały nadające się do obróbki skrawaniem i scenariusze zastosowań:

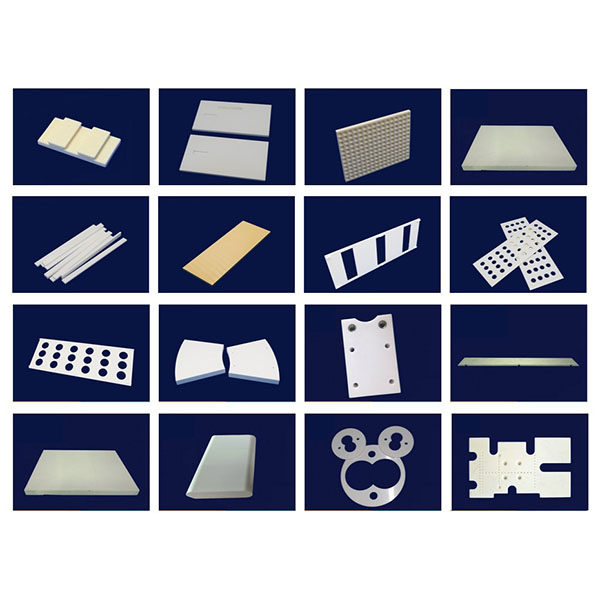

  1. 1. Typowe materiały: gęsta tlenek glinu (Al2O3), azotek krzemu (Si3N4), węglik krzemu (SiC), azotek glinu (AlN) oraz inne gęste ceramiki i kompozyty ceramiczne.
  2. 2. Typowe zastosowania: podłoża i podpory półprzewodnikowe, podłoża optyczne i czujnikowe, płyty do zarządzania temperaturą w wysokich temperaturach, wykładziny odporne na zużycie, precyzyjne zespoły mechaniczne i elementy konstrukcyjne izolacji elektrycznej.

Zalecenia projektowe i uwagi dotyczące produkcji:

  1. 1. Grubość płyty i podparcie: Należy unikać zbyt cienkich konstrukcji płyt lub zapewnić odpowiednie podparcie podczas obróbki, aby zmniejszyć ryzyko odkształcenia i pęknięcia.
  2. 2. Zaokrąglenia i fazy: Należy zastosować odpowiednie zaokrąglenia otworów i szczelin, aby zmniejszyć koncentrację naprężeń i poprawić wydajność produkcji.
  3. 3. Segmentacja i montaż części: W przypadku bardzo głębokich/cienkich lub złożonych struktur wewnętrznych zaleca się obróbkę wielu części, a następnie ich montaż w celu poprawy wydajności i zmniejszenia kosztów.
