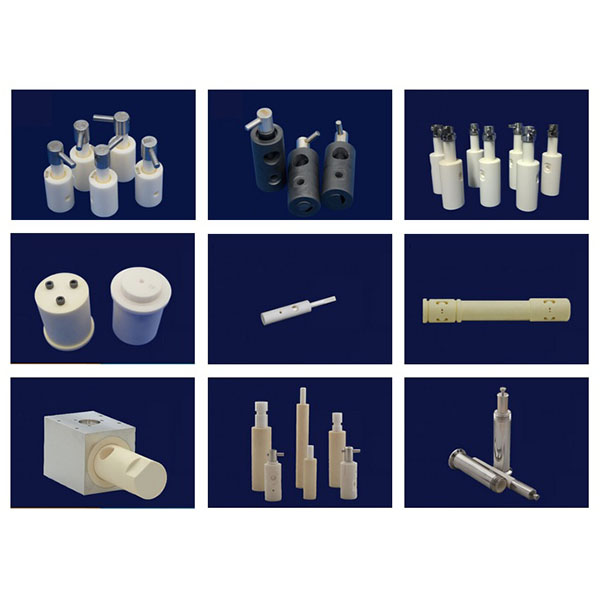

Obróbka CNC pomp ceramicznych do zastosowań medycznych

Dzięki specjalistycznym maszynom, narzędziom diamentowym i dopracowanym procesom produkcyjnym możemy dostarczać odporne na korozję i zużycie ceramiczne elementy pomp o doskonałych właściwościach uszczelniających, przeznaczone do zastosowań takich jak przetwórstwo chemiczne, farmaceutyka, przemysł naftowy, półprzewodniki, przemysł spożywczy oraz transport wysokotemperaturowych mediów korozyjnych.

Sprzęt i oprzyrządowanie:

1. Maszyny i sztywność: Korzystamy z wysokowydajnych pięcioosiowych i trzyosiowych frezarek CNC, precyzyjnych szlifierek cylindrycznych zewnętrznych oraz specjalistycznego sprzętu do mikroobróbki, aby spełnić wymagania dotyczące pozycjonowania i powtarzalności dla złożonych kanałów przepływowych i obróbki wielopłaszczyznowej.
2. Narzędzia i materiały eksploatacyjne: Wykorzystując frezy diamentowe, narzędzia tokarskie diamentowe, ściernice diamentowe i narzędzia z powłoką ultra twardą, optymalizujemy geometrię narzędzi i parametry skrawania pod kątem twardości materiałów ceramicznych, aby zmniejszyć ryzyko odprysków i pęknięć.
3. Wyposażenie pomocnicze: Precyzyjne wrzeciona, systemy chłodzenia i filtracji ultra wysokiego ciśnienia, urządzenia tłumiące drgania oraz precyzyjne uchwyty zapewniające stabilność obróbki i integralność powierzchni.

Główne metody obróbki CNC pomp ceramicznych:

1. Precyzyjne frezowanie i rzeźbienie: stosowane do formowania złożonych kształtów zewnętrznych, kanałów przepływowych, profili łopatek wirnika i kołnierzy łączących, z wykorzystaniem pięcioosiowego połączenia w celu wykonania złożonych geometrii w jednym ustawieniu.
2. Szlifowanie i polerowanie: procesy szlifowania diamentowego i polerowania mechanicznego są stosowane w celu poprawy wykończenia i dokładności geometrycznej powierzchni uszczelniających i łożyskowych.
3. Obróbka wspomagana drganiami ultradźwiękowymi (USM): zmniejsza siły skrawania, ogranicza rozprzestrzenianie się pęknięć i poprawia jakość powierzchni kruchych materiałów ceramicznych; odpowiednia dla konstrukcji smukłych lub cienkościennych.
4. Obróbka mikroporów i wnęk wewnętrznych: Wysoką precyzję obróbki otworów wlotowych/wylotowych, otworów natryskowych i wewnętrznych kanałów przepływowych osiąga się poprzez mikro-wiercenie, mikro-szlifowanie lub specjalne procesy prowadzone.
5. Polerowanie chemiczno-mechaniczne (CMP) i precyzyjne szlifowanie: stosowane w celu uzyskania lustrzanej gładkości powierzchni uszczelniających lub powierzchni styku o niskim współczynniku tarcia, aby spełnić wymagania dotyczące uszczelniania płynów i niskiego zużycia.

Chłodzenie, usuwanie wiórów i mocowanie:

1. Strategie chłodzenia: Stosowanie kontrolowanego chłodzenia i filtrowanych środków smarnych w celu zmniejszenia lokalnego nagrzewania się i zapobiegania pęknięciom lub zmianom wymiarów spowodowanym naprężeniami termicznymi.
2. Odprowadzanie wiórów i czyszczenie: Zaprojektuj dedykowane ścieżki odprowadzania wiórów i wydajne procedury czyszczenia, aby zapobiec osadzaniu się cząstek ściernych lub zanieczyszczeń na powierzchniach uszczelniających i kanałach przepływowych, zapewniając integralność zespołu.
3. Rozwiązania mocujące: Niestandardowe sztywne i elastyczne uchwyty, koncentryczne urządzenia ustalające i wielopunktowe podpory, aby zapewnić, że cienkościenne i złożone kształtem części nie ulegną odkształceniu podczas obróbki.

Materiały nadające się do obróbki skrawaniem i typowe zastosowania:

1. Typowe materiały: gęsta tlenek glinu (Al2O3), azotek krzemu (Si3N4), węglik krzemu (SiC), azotek glinu (AlN) i funkcjonalne kompozytowe materiały ceramiczne.
2. Typowe zastosowania: odporne na korozję korpusy i głowice pomp, ceramiczne wirniki, tuleje uszczelniające, gniazda zaworów, tuleje, rozdzielacze płynów oraz elementy systemów transportu płynów o wysokiej temperaturze lub wysokiej korozyjności.

Zalecenia projektowe i uwagi dotyczące produkcji:

1. Grubość ścianek i podparcie: Należy unikać konstrukcji o zbyt cienkich ściankach lub rezerwować miejsca podparcia podczas obróbki na etapie projektowania, aby zmniejszyć ryzyko pęknięcia podczas obróbki i eksploatacji.
2. Zaokrąglenia i przejścia: Należy stosować odpowiednie zaokrąglenia w kanałach przepływowych, otworach przelotowych i krawędziach, aby zmniejszyć koncentrację naprężeń i ułatwić obróbkę oraz optymalizację wydajności płynów.
3. Powierzchnie uszczelniające i współpracujące: Krytyczne powierzchnie uszczelniające należy projektować jako płaszczyzny lub powierzchnie cylindryczne nadające się do polerowania, biorąc pod uwagę wymagania dotyczące szczelin montażowych i chropowatości powierzchni.
4. Konstrukcja modułowa: W przypadku bardzo złożonych kanałów wewnętrznych lub głębokich wnęk należy rozważyć obróbkę oddzielnych modułów i ich precyzyjny montaż w celu poprawy wydajności i ułatwienia późniejszej konserwacji.
