Obróbka CNC pierścieni ceramicznych do części o wysokiej wydajności

Dzięki specjalistycznym obrabiarkom, narzędziom diamentowym i dopracowanym procesom osiągamy precyzyjne formowanie, niskie współczynniki tarcia oraz doskonałą odporność na zużycie i korozję, dostosowaną do wysokiej twardości i kruchości materiałów ceramicznych. Dzięki tym właściwościom nasze produkty mają szerokie zastosowanie w pierścieniach łożyskowych, gniazdach zaworów, pierścieniach czujników, podkładkach uszczelniających i różnych elementach pierścieniowych pracujących w warunkach wysokiej temperatury, dużego zużycia lub korozji.

Wyposażenie i oprzyrządowanie:

1. Maszyny i sztywność: Wyposażone w tokarki CNC o wysokiej sztywności, trzyosiowe i pięcioosiowe centra obróbcze CNC, szlifierki cylindryczne wewnętrzne i zewnętrzne, honownice, precyzyjne maszyny do toczenia i szlifowania oraz specjalistyczny sprzęt do mikroobróbki, aby spełnić wymagania dotyczące mocowania, pozycjonowania i powtarzalności dokładności dla elementów pierścieniowych o małej średnicy, wysokim stosunku średnicy do grubości i cienkich ściankach.
2. Narzędzia i materiały eksploatacyjne: Wykorzystując diamentowe narzędzia do toczenia wewnętrznego i zewnętrznego, diamentowe frezy trzpieniowe, diamentowe ściernice, narzędzia z powłoką ultra twardą oraz materiały eksploatacyjne do szlifowania precyzyjnego, optymalizujemy geometrię narzędzi i parametry cięcia/szlifowania ceramiki, aby zmniejszyć ryzyko odprysków, pęknięć i uszkodzeń termicznych.
3. Wyposażenie pomocnicze: Precyzyjne wrzeciona, uchwyty z regulacją temperatury, systemy chłodzenia ultra wysokim ciśnieniem i filtracji cząstek stałych, urządzenia tłumiące drgania oraz dedykowane uchwyty (trzpienie, tuleje, elastyczne urządzenia ustalające) zapewniające stabilność obróbki i integralność powierzchni.

Główne metody obróbki CNC pierścieni ceramicznych:

1. Precyzyjne toczenie i wytaczanie wewnętrzne/zewnętrzne: stosowane do ustalania punktów odniesienia na półfabrykatach, koncentrycznego pozycjonowania i półwykańczania w celu zapewnienia wyrównania osi wewnętrznych i zewnętrznych oraz zgodności punktów odniesienia na powierzchniach czołowych.
2. Szlifowanie wewnętrzne i zewnętrzne oraz honowanie: Wykorzystuje procesy szlifowania diamentowego i precyzyjnego honowania w celu uzyskania ścisłych tolerancji promieniowych i niskiej chropowatości powierzchni, spełniających wymagania dotyczące pasowań tocznych lub ślizgowych.
3. Obróbka wspomagana drganiami ultradźwiękowymi (USM) i szlifowanie ultraprecyzyjne: zmniejsza siły skrawania i hamuje rozprzestrzenianie się pęknięć, szczególnie odpowiednie w przypadku cienkościennych lub bardzo kruchych struktur pierścieni ceramicznych.
4. EDM i mikroobróbka: do lokalnego formowania i przycinania złożonych geometrii, rowków wewnętrznych/zewnętrznych, rowków pasowych lub bardzo małych otworów.
5. Polerowanie i chemiczno-mechaniczne polerowanie (CMP): uzyskanie lustrzanego wykończenia powierzchni styku uszczelniających lub ślizgowych powierzchni współpracujących w celu zmniejszenia tarcia i poprawy uszczelnienia oraz żywotności.

Chłodzenie, usuwanie wiórów i mocowanie:

1. Strategie chłodzenia: Stosowanie kontrolowanego chłodzenia i filtrowanych środków smarnych w połączeniu z uchwytami z regulacją temperatury lub obiegiem chłodzenia w celu uniknięcia lokalnego wzrostu temperatury, który mógłby spowodować naprężenia termiczne i dryft wymiarowy.
2. Odprowadzanie wiórów i czyszczenie: Optymalizację ścieżek narzędzi i kanałów odprowadzania wiórów dla elementów pierścieniowych, w połączeniu z czyszczeniem ultradźwiękowym i wysokociśnieniowym, przedmuchiwaniem powietrzem i procesami usuwania wiórów próżniowo, aby zapobiec osadzaniu się cząstek na powierzchniach współpracujących lub uszczelniających, co mogłoby wpłynąć na wydajność.
3. Rozwiązania mocujące: niestandardowe trzpienie, koncentryczne elementy mocujące, elastyczne mocowanie i konstrukcje wielopunktowe zapewniające stabilność i zapobiegające odkształceniom cienkościennych lub smukłych elementów pierścieniowych podczas obróbki.

Materiały nadające się do obróbki i typowe zastosowania obróbki CNC pierścieni ceramicznych:

1. Typowe materiały: tlenek glinu (Al2O3), azotek krzemu (Si3N4), węglik krzemu (SiC), azotek glinu (AlN), funkcjonalne kompozytowe materiały ceramiczne i ceramika powlekana.

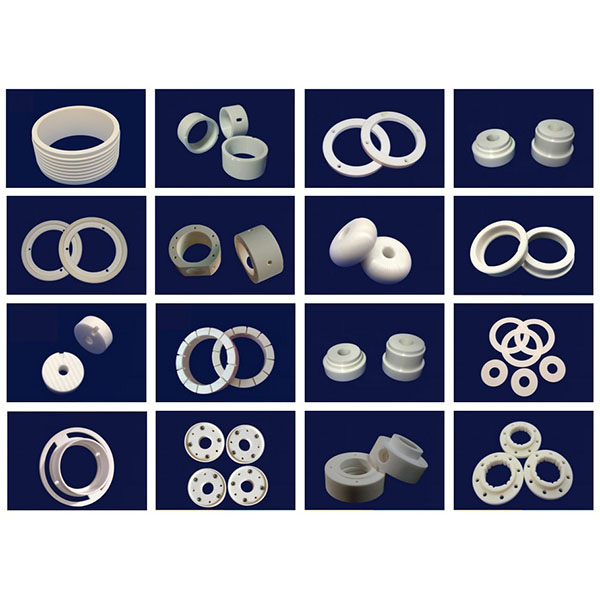

2. Typowe zastosowania: pierścienie łożyskowe, pierścienie gniazd zaworów, pierścienie uszczelniające, pierścienie ustalające, elementy pierścieni do kontroli i pomiaru płynów, pierścienie ochronne czujników, elementy pierścieniowe odporne na zużycie i korozję do urządzeń półprzewodnikowych i chemicznych oraz pierścienie o wysokiej precyzji do instrumentów medycznych i analitycznych.

Zalecenia projektowe i uwagi dotyczące produkcji:

1. Grubość ścianek i projekt przekroju poprzecznego: Należy unikać zbyt cienkich ścianek i nadmiernych stosunków średnicy wewnętrznej do zewnętrznej; w razie potrzeby należy zarezerwować obszary mocowania/podparcia lub dodać pierścieniowe żebra usztywniające na etapie projektowania, aby poprawić możliwości produkcyjne i niezawodność podczas eksploatacji.
2. Zaokrąglenia i fazowania: Należy zapewnić odpowiednie zaokrąglenia lub fazowania na otworach wewnętrznych/zewnętrznych, powierzchniach czołowych i krawędziach styku, aby zmniejszyć koncentrację naprężeń i ułatwić obróbkę i montaż.
3. Dodatki i tolerancje dopasowania: Należy jasno określić dodatki obróbcze i tolerancje dopasowania; krytyczne powierzchnie uszczelniające lub toczące powinny zachować usuwalny zapas materiału do ostatecznego wykończenia i regulacji.
4. Obróbka modułowa: W przypadku pierścieni o bardzo dużej średnicy lub bardzo długich pierścieni należy rozważyć obróbkę segmentową i precyzyjne połączenia montażowe, aby zmniejszyć ryzyko pęknięcia i ułatwić kontrolę i transport.
