Obróbka CNC prętów ceramicznych

Obróbka CNC prętów ceramicznych do części instrumentów

Świadczymy profesjonalne usługi obróbki CNC prętów ceramicznych, zapewniając precyzyjną obróbkę geometrii cylindrycznej, otworów i powierzchni czołowych materiałów o wysokiej twardości i kruchości.

Opis
Dzięki specjalistycznym maszynom, narzędziom diamentowym i dopracowanym procesom produkcyjnym jesteśmy w stanie spełnić rygorystyczne wymagania dotyczące współosiowości, okrągłości, tolerancji średnicy i wykończenia powierzchni prętów ceramicznych w takich dziedzinach, jak elektronika, półprzewodniki, instrumenty precyzyjne, urządzenia medyczne, lotnictwo i przemysł wysokotemperaturowy.

Wyposażenie i oprzyrządowanie:

  1. Maszyny: Wyposażone w wytrzymałe tokarki CNC, szlifierki cylindryczne zewnętrzne, szlifierki bezkłowe oraz precyzyjne urządzenia do szlifowania/polerowania do obróbki prętów ceramicznych o różnych średnicach i długościach.
  2. Narzędzia i materiały eksploatacyjne: Dzięki zastosowaniu diamentowych narzędzi tokarskich, diamentowych ściernic i dedykowanych części zużywających się, geometria narzędzi i parametry szlifowania są zoptymalizowane pod kątem wysokiej twardości ceramiki, aby zmniejszyć ryzyko odprysków i pęknięć.
  3. Wyposażenie pomocnicze: Precyzyjne wrzeciona, systemy wyważania dynamicznego i konstrukcje tłumiące drgania zapewniają stabilność procesu obróbki.

Główne metody obróbki CNC prętów ceramicznych:

  1. Precyzyjne toczenie i szlifowanie cylindryczne zewnętrzne: stosowane do wstępnej obróbki i kontroli wymiarów zbliżonych do docelowych, w połączeniu ze sztywnym mocowaniem w celu uzyskania pozycjonowania osiowego i obróbki czoła.
  2. Szlifowanie bezkłowe i szlifowanie centrowane: odpowiednie do wysokowydajnej obróbki średnicy zewnętrznej i kontroli spójności wymiarowej, szczególnie w przypadku obróbki seryjnej prętów o małej średnicy/dużej długości.
  3. Obróbka wspomagana drganiami ultradźwiękowymi (USM) i szlifowanie diamentowe: zmniejsza siły skrawania, ogranicza rozprzestrzenianie się pęknięć i poprawia integralność powierzchni.
  4. Drobne polerowanie i ultraprecyzyjne wykańczanie: Procesy polerowania mechanicznego lub chemiczno-mechanicznego (CMP) są stosowane w celu uzyskania powierzchni o lustrzanej gładkości lub ultra niskiej chropowatości.
  5. Obróbka mikroporów i otworów wewnętrznych: Wysoką precyzję otworów wewnętrznych uzyskuje się poprzez mikrowiercenie, rozwiercanie/szlifowanie lub specjalne procesy z wykorzystaniem powłok.

Chłodzenie, usuwanie wiórów i mocowanie do obróbki CNC prętów ceramicznych:

  1. Strategie chłodzenia: Stosuj kontrolowane środki chłodzące i smarujące (w tym niezbędne preparaty chłodzące) w celu zmniejszenia lokalnego nagromadzenia ciepła i zapobiegania pęknięciom spowodowanym naprężeniami termicznymi.
  2. Odprowadzanie wiórów i czyszczenie: Należy zoptymalizować ścieżki narzędzi i trasy odprowadzania wiórów w połączeniu z wydajnymi procesami czyszczenia, aby zapobiec osadzaniu się cząstek ściernych i zanieczyszczeniu powierzchni.
  3. Rozwiązania mocujące: Niestandardowe sztywne lub elastyczne uchwyty, wsporniki koncentryczne i wsporniki czołowe zapewniające koncentryczność i minimalizujące odkształcenia prętów.

Materiały nadające się do obróbki i typowe zastosowania:

  1. Typowe materiały: gęsta tlenek glinu (Al2O3), azotek krzemu (Si3N4), węglik krzemu (SiC), azotek glinu (AlN) oraz inne gęste ceramiki i kompozyty ceramiczne.

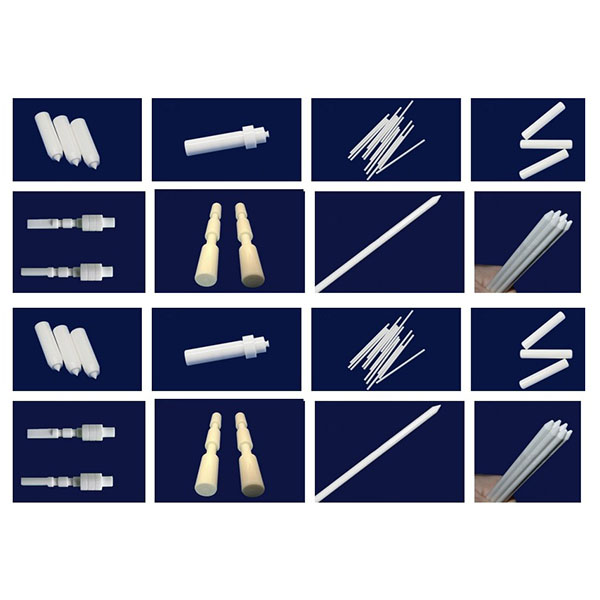

  2. Typowe zastosowania: precyzyjne wały, pręty izolacyjne, wsporniki czujników, osłony termopar, sworznie odporne na zużycie, rdzenie zaworów, mechaniczne wsporniki półprzewodników i elementy urządzeń medycznych.

Zalecenia projektowe i uwagi dotyczące produkcji:

  1. Kontrola stosunku długości do średnicy: Długie, smukłe pręty są podatne na ugięcia i drgania; w celu poprawy wydajności zaleca się uwzględnienie odpowiednich zakresów średnic lub obróbki segmentowej na etapie projektowania.
  2. Wytyczne dotyczące podpór i mocowania: W przypadku obróbki długich prętów należy stosować podpory pośrednie lub podpory środkowe, aby uniknąć mimośrodowości i błędów kształtu spowodowanych mocowaniem z jednej strony.
  3. Zaokrąglenia i obróbka powierzchni czołowych: Należy zastosować fazy lub odpowiednie zaokrąglenia na powierzchniach styku czołowych i krawędziach otworów, aby zmniejszyć koncentrację naprężeń i ułatwić montaż oraz powlekanie.

Kontrola jakości i inspekcja:

  1. Sprzęt kontrolny: Wyposażony w maszyny do pomiaru współrzędnych (CMM), testery okrągłości, testery chropowatości powierzchni, mikroskopy oraz, w razie potrzeby, sprzęt do badań nieniszczących do kontroli wymiarów, kształtu i powierzchni.
  2. Identyfikowalność i dokumentacja: Dostarczamy raporty z kontroli pierwszego wyrobu (FAI), certyfikaty materiałowe i dokumentację partii, aby wspierać integrację z systemami zarządzania jakością klientów.
