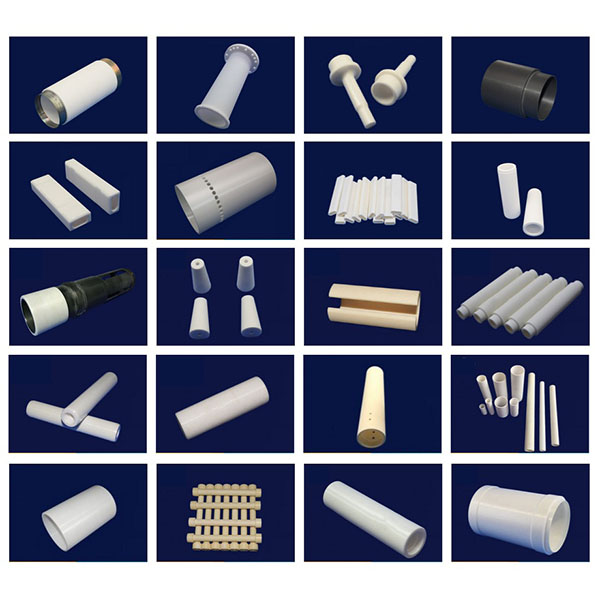

Obróbka CNC rur ceramicznych do precyzyjnego stosowania płynów

Dzięki specjalistycznym obrabiarkom, narzędziom diamentowym i sprawdzonym procesom osiągamy precyzyjne formowanie i stabilność wymiarową dostosowaną do wysokiej twardości i kruchości materiałów ceramicznych, dzięki czemu nadają się one do zastosowań w rurociągach i komponentach w przetwórstwie chemicznym, farmaceutycznym, naftowym, półprzewodnikowym, urządzeniach medycznych, pomiarach płynów oraz w warunkach wysokiej temperatury/silnej korozji.

Wyposażenie i oprzyrządowanie:

1. Maszyny i sztywność: Wyposażone w tokarki CNC o wysokiej sztywności, trzyosiowe/pięcioosiowe centra obróbcze CNC, szlifierki do otworów wewnętrznych, honownice, precyzyjne szlifierki cylindryczne zewnętrzne oraz specjalistyczny sprzęt do mikroobróbki, aby spełnić wymagania dotyczące pozycjonowania i powtarzalności dla długich wałów, cienkościennych i smukłych elementów.
2. Narzędzia i materiały eksploatacyjne: Wykorzystując diamentowe narzędzia do toczenia otworów wewnętrznych, diamentowe frezy trzpieniowe, diamentowe ściernice, narzędzia z powłoką ultra twardą oraz specjalistyczne materiały eksploatacyjne do szlifowania precyzyjnego, optymalizujemy geometrię narzędzi i parametry cięcia/szlifowania ceramiki, aby zmniejszyć ryzyko odprysków i pęknięć.
3. Wyposażenie pomocnicze: Precyzyjne wrzeciona, systemy chłodzenia ultra wysokim ciśnieniem i filtracji cząstek stałych, urządzenia do kontroli temperatury uchwytów oraz systemy tłumienia drgań zapewniające stabilność obróbki i integralność powierzchni.

Główne metody obróbki CNC rur ceramicznych:

1. Toczenie otworów wewnętrznych i precyzyjne wytaczanie: stosowane w celu uzyskania pozycjonowania odniesienia i formowania otworów wewnętrznych o kształcie zbliżonym do docelowego po obróbce zgrubnej, zapewniając wyrównanie osi otworu i odniesienia czołowego.
2. Szlifowanie diamentowe i honowanie: Wykorzystanie procesów szlifowania diamentowego i honowania w celu uzyskania ścisłych tolerancji promieniowych i niskiej chropowatości powierzchni, szczególnie odpowiednie w przypadku uszczelniania lub ślizgowych powierzchni współpracujących.
3. Obróbka wspomagana drganiami ultradźwiękowymi (USM) i szlifowanie ultraprecyzyjne: zmniejsza siły skrawania na kruchych ceramikach, hamuje rozprzestrzenianie się pęknięć i poprawia integralność krawędzi cienkościennych i smukłych elementów.
4. EDM i mikroobróbka: stosowane do lokalnego formowania i przycinania złożonych powierzchni czołowych, szczelin, mikrootworów lub trudno dostępnych elementów.
5. Polerowanie i chemiczne polerowanie mechaniczne (CMP): zapewnia lustrzane wykończenie uszczelniających powierzchni czołowych lub współpracujących powierzchni, co dodatkowo zmniejsza tarcie i poprawia skuteczność uszczelnienia.

Chłodzenie, usuwanie wiórów i mocowanie:

1. Strategie chłodzenia: stosowanie kontrolowanego chłodzenia i filtrowanych środków smarnych w połączeniu z uchwytami z regulacją temperatury lub obiegiem chłodzenia w celu zmniejszenia lokalnego wzrostu temperatury i naprężeń termicznych, zapobiegając dryftowi wymiarowemu i powstawaniu pęknięć.
2. Usuwanie wiórów i czyszczenie: Optymalizacja ścieżek narzędzi i dróg usuwania wiórów w połączeniu z czyszczeniem ultradźwiękowym/wysokociśnieniowym, przedmuchiwaniem powietrzem i procesami usuwania wiórów próżniowego, aby zapobiec osadzaniu się cząstek w otworach lub powierzchniach czołowych, które mogłyby wpływać na wydajność.
3. Rozwiązania mocujące: niestandardowe trzpienie, koncentryczne elementy mocujące i konstrukcje wielopunktowe, wykorzystujące elastyczne elementy mocujące lub elastyczne podpory w celu zmniejszenia naprężeń mocujących i zapewnienia, że cienkościenne części nie ulegną odkształceniu.

Materiały nadające się do obróbki skrawaniem i typowe zastosowania:

1. Typowe materiały: tlenek glinu (Al2O3), azotek krzemu (Si3N4), węglik krzemu (SiC), azotek glinu (AlN) i funkcjonalne kompozytowe materiały ceramiczne.
2. Typowe zastosowania: odporne na zużycie i korozję wykładziny rurociągów, rurki ochronne czujników, rurki do pomiaru przepływu płynów, dysze i elementy ścieżki przepływu, wykładziny do urządzeń półprzewodnikowych i chemicznych oraz precyzyjne rurki ceramiczne do instrumentów medycznych i analitycznych.

Zalecenia projektowe i uwagi dotyczące produkcji:

1. Grubość ścianek i stosunek długości do średnicy: Należy unikać zbyt cienkich ścianek lub zbyt wysokiego stosunku długości do średnicy; w razie potrzeby należy na etapie projektowania przewidzieć podpory obróbcze lub żebra wzmacniające, aby poprawić możliwości produkcyjne i niezawodność eksploatacyjną.
2. Zaokrąglenia i fazy: Należy zapewnić odpowiednie zaokrąglenia/fazy w otworach, przejściach i połączeniach, aby zmniejszyć koncentrację naprężeń i ułatwić obróbkę i montaż.
3. Dodatki i dopasowania: Należy jasno określić dodatki obróbcze i tolerancje dopasowania montażowego; w przypadku krytycznych powierzchni uszczelniających lub ślizgowych należy zarezerwować usuwalny materiał do wykańczania.
4. Modułowość i montaż: W przypadku bardzo długich lub ceramicznych rur o dużej średnicy należy rozważyć obróbkę segmentową i precyzyjny montaż, aby zmniejszyć ryzyko pęknięcia i ułatwić transport.
