Obróbka CNC ceramiki cyrkonowej

Obróbka CNC ceramiki cyrkonowej zapewniająca wysoką wytrzymałość

Świadczymy profesjonalne usługi obróbki CNC elementów ceramicznych z cyrkonu (ZrO2). Wykorzystując wysoką twardość, wytrzymałość i pewną odporność cyrkonu, opracowujemy dedykowane procesy obróbki, strategie narzędziowe i projekty uchwytów, aby uzyskać precyzyjne wymiary, wysoką współosiowość i doskonałą jakość powierzchni, odpowiednią do zastosowań wymagających odporności na zużycie, korozję i stabilności w wysokich temperaturach.

Opis
W celu uzyskania wyceny lub oceny technicznej prosimy o dostarczenie rysunków części (2D, 3D), gatunku materiału, krytycznych wymiarów połączeń i wymagań dotyczących chropowatości powierzchni, warunków pracy (temperatura, obciążenie, medium) oraz szacunkowych ilości. Nasz zespół inżynierów przeprowadzi ocenę wykonalności, przedstawi zalecenia dotyczące procesu i dostarczy szczegółową wycenę na podstawie dostarczonych informacji, aby pomóc w sprawnym przebiegu projektu.

Główne zalety obróbki CNC ceramiki cyrkonowej:

  1. Doświadczenie w obróbce materiałów o wysokiej odporności na zużycie i wysokiej wytrzymałości, co skutkuje wysoką trwałością gotowych części.
  2. Precyzyjna kontrola wymiarów i zapewnienie współosiowości, spełniające wymagania tolerancji na poziomie mikronów.
  3. Specjalistyczne narzędzia diamentowe i procesy szlifowania ultraprecyzyjnego zapewniające niską chropowatość otworów wewnętrznych i powierzchni styku.
  4. Kompleksowe systemy zarządzania jakością i testowania funkcjonalnego, zapewniające stałą jakość dostaw.

Wyposażenie i oprzyrządowanie:

  1. Maszyny: Wysokowytrzymałe tokarki CNC, trzyosiowe i pięcioosiowe centra obróbcze, specjalistyczne maszyny do obróbki otworów wewnętrznych, precyzyjne szlifierki i ultraprecyzyjne wrzeciona do wielooperacyjnej obróbki profili, otworów wewnętrznych i powierzchni czołowych.
  2. Narzędzia i materiały eksploatacyjne: Narzędzia tokarskie pokryte diamentem, frezy trzpieniowe diamentowe, głowice i ściernice diamentowe, narzędzia PCD, ultraprecyzyjne materiały ścierne i materiały eksploatacyjne do polerowania; geometria narzędzi i parametry cięcia/szlifowania są zoptymalizowane pod kątem cyrkonu.
  3. Systemy pomocnicze: Urządzenia mocujące z regulacją temperatury lub platformy termostatyczne, tłumienie drgań i wrzeciona wyważane dynamicznie, chłodzenie ultra wysokim ciśnieniem z filtracją cząstek stałych, pomiary online oraz automatyczne systemy załadunku/rozładunku w celu poprawy stabilności i spójności obróbki.

Główne metody obróbki CNC ceramiki cyrkonowej:

  1. Precyzyjne zgrubne i wykańczające toczenie/frezowanie: ustalenie punktów odniesienia i usunięcie większości naddatku materiału w celu przygotowania do precyzyjnego szlifowania i honowania.
  2. Szlifowanie diamentowe i honowanie: Osiągnięcie ścisłych tolerancji i niskiej chropowatości otworu wewnętrznego poprzez wielokrotne szlifowanie i honowanie, zapewniające spójne dopasowanie.
  3. Ultraprecyzyjne polerowanie i CMP: zastosowanie wykończenia lustrzanego na krytycznych powierzchniach styku i powierzchniach uszczelniających w celu zmniejszenia tarcia i zapobiegania uwięzieniu cząstek.
  4. Obróbka wspomagana drganiami ultradźwiękowymi: Zastosowanie drgań ultradźwiękowych w przypadku elementów cienkościennych lub o złożonej geometrii w celu zmniejszenia sił skrawania i ograniczenia rozprzestrzeniania się pęknięć.
  5. Obróbka elektroerozyjna i mikroobróbka: Wykonuj lokalne przycinanie i kompensację w złożonych wnękach wewnętrznych i precyzyjnych geometriach.

Chłodzenie, usuwanie wiórów i konstrukcja uchwytów:

  1. Strategie chłodzenia: Stosowanie kontrolowanego chłodzenia i wysoko filtrowanych środków smarnych, a w razie potrzeby łączenie ich z cyrkulacją chłodziwa i uchwytami z regulacją temperatury, aby uniknąć odkształceń termicznych i zmian wymiarów.
  2. Odprowadzanie wiórów i czyszczenie: Optymalizacja ścieżek narzędzi i kanałów wiórów oraz stosowanie czyszczenia ultradźwiękowego/wysokociśnieniowego, odprowadzania wiórów próżniowego i przedmuchiwania powietrzem w celu zapobiegania osadzaniu się cząstek na obrabianych powierzchniach.
  3. Rozwiązania mocujące: niestandardowe trzpienie, koncentryczne elementy mocujące, podpory wielopunktowe i elastyczne konstrukcje mocujące w celu zmniejszenia naprężeń mocujących i zapewnienia stabilności obróbki cienkościennych części.

Specyfikacje obrabialności i typowe zastosowania:

  1. Materiały: cyrkon (w tym modyfikowane systemy, takie jak Y-TZP) oraz kompozyty cyrkonowe lub ceramika powlekana.

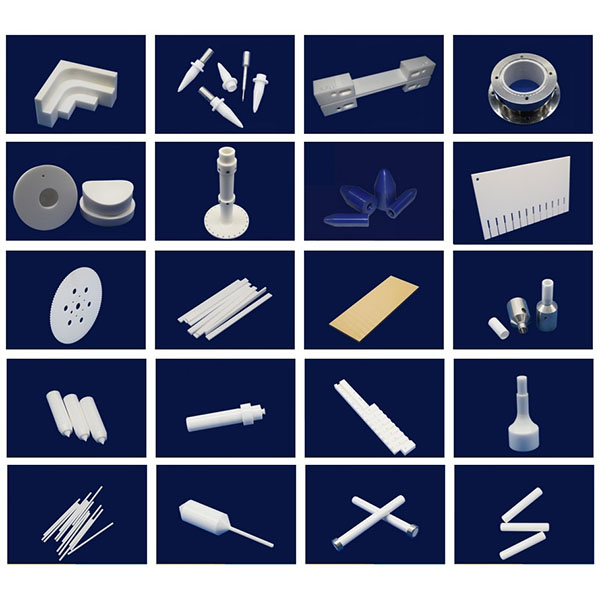

  2. Typowe produkty: tuleje ceramiczne, pierścienie uszczelniające, wykładziny odporne na zużycie, elementy wspierające czujniki, elementy konstrukcyjne odporne na wysokie temperatury, elementy medyczne lub optyczne itp.

Zalecenia projektowe i uwagi dotyczące produkcji:

  1. Grubość ścianek i stosunek długości do średnicy: Należy unikać zbyt cienkich ścianek lub zbyt dużych stosunków długości do średnicy; w razie potrzeby należy zachować obszary mocowania lub dodać żebra usztywniające w projekcie, aby poprawić możliwości produkcyjne.
  2. Fazki i zaokrąglenia: Zaprojektuj odpowiednie fazki lub zaokrąglenia przy wejściach otworów, krawędziach montażowych i powierzchniach styku, aby zmniejszyć koncentrację naprężeń i ułatwić montaż.
  3. Naddatek na obróbkę: Wyraźnie określ naddatki na obróbkę zgrubną i wykańczającą na rysunkach; zachowaj materiał na krytycznych powierzchniach styku do ostatecznego szlifowania/polerowania.
