Precyzyjne cięcie drutowe CNC dla wąskich tolerancji

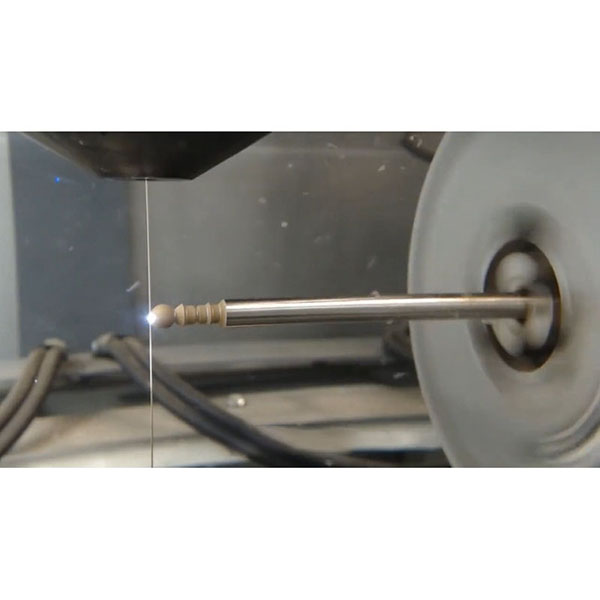

Elektroerozyjna obróbka drutowa CNC jest w całości sterowana przez programy numeryczne, co umożliwia uzyskanie złożonych konturów, wysoką precyzję i cięcie wąskim nacięciem. Jest to technologia szczególnie odpowiednia do twardych materiałów, takich jak stal hartowana, węglik spiekany, stopy tytanu i stopy na bazie niklu. W porównaniu z cięciem laserowym, strumieniem wody lub cięciem mechanicznym, elektroerozyjna obróbka drutowa powoduje powstanie niewielkiej strefy wpływu ciepła, niskie naprężenia i minimalne odkształcenia, dzięki czemu doskonale nadaje się do precyzyjnych form i części wymagających wysokiej dokładności.

Materiały i rodzaje elementów obrabianych, do których można stosować drutową elektrodrążarkę CNC

1. Materiały: stale narzędziowe (np. SKD11, H13, S136), stale hartowane, węglik spiekany (węglik wolframu), stal nierdzewna, stopy tytanu, stopy na bazie niklu, stopy miedzi, ceramika przewodząca itp.
2. Elementy obrabiane: krawędzie tnące i wkładki do wykrojników, elementy dzielone na wnęki, precyzyjne elementy przyrządów/uchwytów, złożone elementy o płaskim konturze, elementy cienkościenne i mikroelementy, precyzyjne otwory i elementy o wąskim przekroju.

Sprzęt, drut i dielektryk do elektroerozji drutowej CNC:

1. Typy maszyn: powolna elektroerozja drutowa (wysoka precyzja, doskonała jakość powierzchni, odpowiednia do form i części precyzyjnych); szybka elektroerozja drutowa (wyższa wydajność, niższy koszt, odpowiednia do części o ogólnej dokładności).
2. Drut: drut mosiężny, drut mosiężny powlekany, drut molibdenowy. Wybór zależy od prędkości cięcia, dokładności, wymagań dotyczących powierzchni i kosztów.
3. Dielektryk (płyn roboczy): głównie woda dejonizowana (DI), wymagająca stabilnej przewodności i czystości. Stosowana z systemami filtracji w celu utrzymania czystości szczeliny i zapewnienia płynnego usuwania zanieczyszczeń.
4. Zasilanie i płukanie: ukierunkowane płukanie z górnych/dolnych dysz w celu szybkiego usuwania produktów erozji i zmniejszenia ryzyka zwarć oraz śladów po drutach.

Parametry procesu i referencyjny przebieg pracy dla drutowej obróbki elektroerozyjnej CNC:

1. Przegląd procesu: potwierdzenie materiału, twardości, dokładności konturu, docelowej chropowatości powierzchni, wymagań dotyczących ostrych narożników/wąskich rowków oraz czasu realizacji.
2. Programowanie i planowanie ścieżki: ustawienie pierwszego cięcia oraz drugiego/trzeciego cięcia wygładzającego w oparciu o kontur i naddatek; optymalizacja lokalizacji wejścia/wyjścia i otworu startowego w celu uniknięcia koncentracji naprężeń i śladów.
3. Mocowanie i wyrównanie: zapewnienie płaskości obrabianego elementu i stabilnych punktów odniesienia. Ustawienie napięcia drutu i stanu rolki prowadzącej w celu kontrolowania drgań i dryftu drutu.
4. Cięcie wstępne (cięcie zgrubne): wyższa energia wyładowania i posuw w celu szybkiego ukształtowania konturu; pozostaw niewielki naddatek na cięcia wykańczające.
5. Cięcie wykańczające (cięcia wykańczające): zmniejszenie energii wyładowania i poprawa stabilności w celu wyeliminowania tekstury i błędów cięcia zgrubnego, poprawiając wymiary i jakość powierzchni.
6. Czyszczenie i gratowanie (elektroerozja drutowa zazwyczaj nie powoduje powstawania tradycyjnych zadziorów, ale produkty erozji muszą być oczyszczone): oczyść obrobione powierzchnie i wnęki; w razie potrzeby wykonaj lekkie polerowanie lub zabezpiecz przed rdzą.
7. Kontrola i dokumentacja: sprawdź wymiary, kształt i chropowatość powierzchni; zapisz parametry i dane partii w celu zapewnienia identyfikowalności i kontroli spójności między partiami.

Kluczowe kwestie techniczne dotyczące drutowej obróbki elektroerozyjnej CNC:

1. Stabilność wyładowania: kontrola parametrów impulsu (prąd szczytowy, szerokość impulsu, napięcie szczeliny) i ciśnienia płukania w celu zmniejszenia zwarć i pęknięć drutu.
2. Napięcie drutu i prowadzenie: odpowiednie napięcie i dobry stan rolek prowadzących, aby uniknąć drgań drutu i nadmiernego wycinania narożników; zmniejszenie prędkości i optymalizacja kompensacji na ostrych narożnikach.
3. Kontrola szczeliny: utrzymywanie stabilnej szczeliny obróbczej i czystego dielektryka w celu szybkiego usuwania zanieczyszczeń erozyjnych i zapobiegania osadzaniu się węgla i śladom drutu.
4. Strategie drugiego i trzeciego skrawania zgrubnego: dobór różnych energii i prędkości w zależności od docelowej chropowatości i dokładności; wspólne przejścia zgrubne znacznie zmniejszają Ra i błąd profilu.
5. Efekty termiczne i materiałowe: stosowanie przejść wykańczających o niskiej energii w przypadku węglików spiekanych i bardzo twardych materiałów w celu zmniejszenia ryzyka wystąpienia mikropęknięć; zapewnienie odpowiedniego mocowania i kontroli energii w przypadku części cienkościennych.

Typowe scenariusze zastosowań:

1. Produkcja form: krawędzie matryc wykrawających, segmentacja wykrojników/matryc, precyzyjne kontury wkładek wnękowych.
2. Precyzyjna mechanika i elektronika: złożone kontury 2D, mikro-wąskie szczeliny, przewodzące mikrostruktury.
3. Lotnictwo i medycyna: złożone kontury i części o wąskim rzazie w twardych materiałach.
4. Przyrządy i uchwyty: elementy ustalające, zespoły mocujące, precyzyjne cięcie płyt.

Porównanie obróbki elektroerozyjnej drutem CNC z innymi procesami cięcia:

1. Cięcie laserowe: wydajne i szybkie, ale kontrola efektów cieplnych i zadziorów na precyzyjnych ostrych krawędziach/wąskich nacięciach jest gorsza niż w przypadku elektroerozji drutowej; elektroerozja drutowa jest lepsza w przypadku twardych materiałów i precyzyjnych konturów.
2. Cięcie strumieniem wody: szeroka adaptacyjność materiałowa i brak efektów termicznych, ale nie tak wydajne jak elektroerozja drutowa w przypadku mikroelementów i konturów o bardzo wysokiej precyzji; jakość powierzchni i drobne elementy są ograniczone średnicą strumienia.
3. Frezowanie/piłowanie mechaniczne: wysoka wydajność usuwania materiału i nadaje się do obróbki zgrubnej i elementów konstrukcyjnych, ale trudno jest uzyskać wąskie nacięcia i precyzyjne ostre krawędzie typowe dla elektroerozji drutowej.
