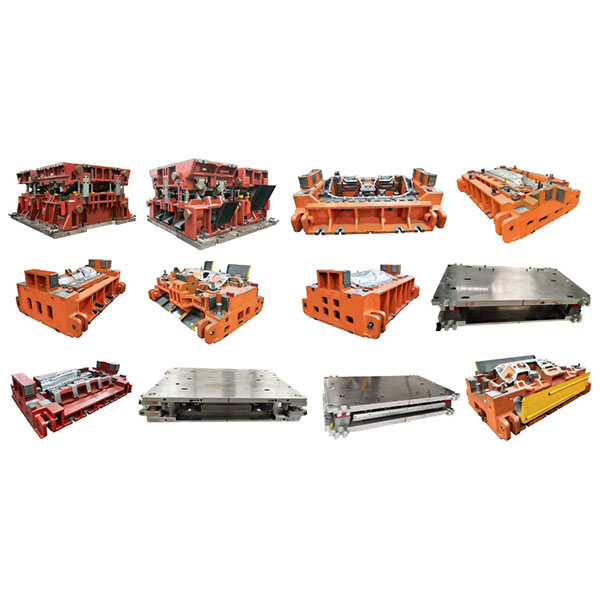

matryca do tłoczenia na zimno

matryca do tłoczenia na zimno obudów wag i pierścieni kołnierzowych

Matryce do tłoczenia na zimno, dzięki precyzyjnej geometrii i dopasowanym procesom, umożliwiają masową produkcję klipsów, wsporników, obudów, kołnierzy i innych elementów metalowych z dużą prędkością i powtarzalnością. Są one szeroko stosowane w przemyśle motoryzacyjnym, elektronicznym, AGD, sprzęcie elektrycznym, sprzęcie domowym, sprzęcie komputerowym i towarach konsumpcyjnych.

Opis

Matryca do tłoczenia na zimno to specjalistyczne narzędzie służące do wycinania, gięcia, formowania i montażu blach w temperaturze pokojowej.

Główne cechy matryc do tłoczenia na zimno:

  1. Wysoka wydajność w produkcji masowej: kompatybilność z prasami o dużej prędkości i ciągłymi liniami produkcyjnymi w celu osiągnięcia stabilnej, wysokiej wydajności i zaspokojenia potrzeb produkcji średniej i dużej wielkości.
  2. Dobra spójność wymiarowa: precyzyjna konstrukcja matrycy i ścisłe tolerancje obróbki zapewniają spójne wymiary części i formę geometryczną, ułatwiając późniejszy montaż.
  3. Integracja wielu operacji: możliwość integracji operacji wykrawania, gięcia, rozciągania, fazowania, formowania, przebijania i innych w jednym stemplu lub stemplu progresywnym, co zmniejsza nakład pracy ręcznej i konieczność dodatkowej obróbki.
  4. Kontrola kosztów: Niski koszt jednostkowy i wysokie wykorzystanie materiału sprawiają, że nadaje się do produkcji masowej; amortyzacja w całym okresie eksploatacji matrycy obniża całkowity koszt produkcji.
  5. Kompatybilność struktury i materiału: nadaje się do różnych metali formowanych na zimno (takich jak stal walcowana na zimno, stal nierdzewna, miedź, stopy aluminium itp.) z parametrami matrycy i procesu zoptymalizowanymi dla różnych materiałów.

Części i scenariusze zastosowań matryc do tłoczenia na zimno:

  1. Przemysł motoryzacyjny: zaciski sprężynowe, elementy złączne, wsporniki, elementy ustalające, elementy osłonowe i inne elementy konstrukcyjne i funkcjonalne.
  2. Elektronika i urządzenia elektryczne: uchwyty baterii, listwy stykowe, osłony ekranujące, złącza, małe obudowy i ramy.
  3. Urządzenia gospodarstwa domowego i towary konsumpcyjne: wsporniki paneli, elementy zawiasów drzwiowych, listwy wykończeniowe i elementy złączne.
  4. Okucia i części przemysłowe: kołnierze, uszczelki, płyty łączące, płyty sprężynowe i inne cienkie elementy blaszane wymagające wysokiej spójności.
  5. Odpowiednie do zastosowań wymagających wysokiej powtarzalności, wymienności lub dostaw w dużych ilościach.

Typowe rodzaje matryc i najważniejsze cechy konstrukcyjne:

  1. Matryca do pojedynczej operacji (matryca jednostanowiskowa): prosta konstrukcja, odpowiednia do masowego wykrawania części do pojedynczej operacji lub walidacji produkcji małych partii.
  2. Matryca progresywna: wykonuje wiele operacji na jednej linii podającej, wysoka wydajność, odpowiednia do produkcji dużych ilości złożonych części.
  3. Matryca złożona: wykonuje wiele operacji jednocześnie w tej samej stacji, skracając czas cyklu, ale wymagając dużej sztywności prasy.
  4. Matryce ciągłe i matryce do tłoczenia: stosowane do formowania złożonych i głębokiego tłoczenia części, wymagające odpowiedniej kontroli przepływu materiału i konstrukcji smarowania.

Kluczowe punkty w projektowaniu i produkcji matryc:

  1. Materiały i obróbka cieplna: Wybierz stal matrycową o wysokiej wytrzymałości i zastosuj odpowiednią obróbkę cieplną, aby uzyskać odporność na zużycie i odporność na pękanie.
  2. Tolerancje i dopasowania: Ściśle kontrolować słupki prowadzące, tuleje, prześwity wykrawania i promienie krawędzi tnących, aby zapewnić jakość cięcia i żywotność narzędzia.
  3. Należy wziąć pod uwagę przepływ materiału i sprężystość: należy zastosować odpowiedni układ wykrojów, współczynniki ciągnienia i konstrukcję fazowania, aby zmniejszyć marszczenie, pękanie i sprężystość.
  4. Rozwiązania w zakresie smarowania i usuwania odpadów: Zaprojektuj odpowiednie ścieżki smarowania i otwory do wyrzucania/usuwania odpadów, aby zmniejszyć ryzyko przywierania materiału, zarysowań i zakleszczania.
  5. Bezpieczeństwo i dostępność konserwacyjna: Należy zarezerwować miejsce do kontroli i konserwacji oraz zaprojektować części szybkiej wymiany, aby ułatwić codzienną konserwację i przedłużyć żywotność matrycy.
