niestandardowe formy wtryskowe do plastikowych części samochodowych

Formy wtryskowe na zamówienie nadają się do produkcji paneli instrumentów, paneli wykończeniowych drzwi, konsoli środkowych, kratek zderzaków, łopatek wentylatorów chłodzących, zacisków wiązek przewodów, wsporników i różnych elementów z tworzyw sztucznych. Koncentrujemy się na spójności wymiarowej, niezawodności, jakości powierzchni i stabilności produkcji, zapewniając pełną zdolność dostawczą, od walidacji próbek po produkcję wielkoseryjną.

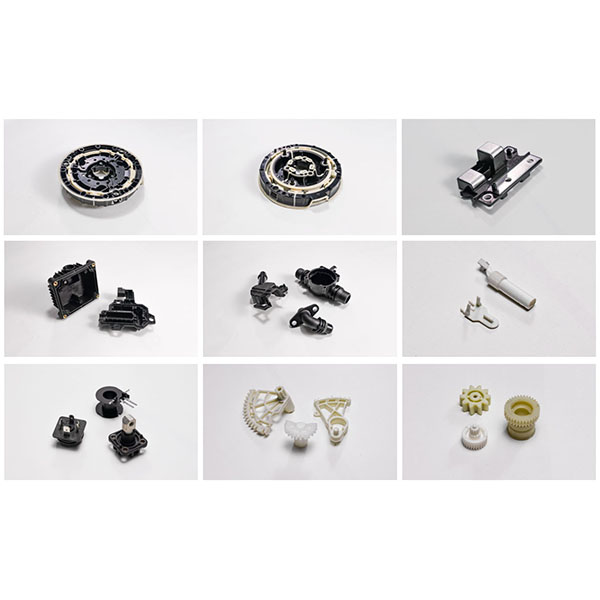

Odpowiednie typy części:

1. Elementy wyglądu zewnętrznego: listwy deski rozdzielczej, panele drzwiowe, podłokietniki środkowe, osłony dekoracyjne i kratki.
2. Części konstrukcyjne: wsporniki, elementy mocujące, ramy i podstawy montażowe.
3. Części funkcjonalne: łopatki wentylatora, kierownice przepływu, kanały wentylacyjne i zespoły wlotowe.
4. Złącza i zaciski: zaciski wiązki przewodów, elementy mocujące, słupki prowadzące i elementy nitowane.
5. Części precyzyjne: mocowania czujników, tuleje prowadzące, koła zębate i suwaki.

Typowe materiały i właściwości:

1. PP, PP, GF: lekkie, odporne na chemikalia, niedrogie, odpowiednie do elementów wyglądu i elementów konstrukcyjnych.
2. ABS, PC, PC+ABS: łatwe w obróbce, wysoka odporność na uderzenia, powszechnie stosowane do elementów wewnętrznych i wyglądu zewnętrznego.
3. PA (nylon): odporne na zużycie, odporne na temperaturę, o wysokiej wytrzymałości, odpowiednie do części nośnych i ruchomych.
4. POM, PBT: niskie tarcie, stabilność wymiarowa, powszechnie stosowane do precyzyjnych części funkcjonalnych.
5. TPE, TPU: stosowane w procesach formowania wtryskowego do produkcji miękkich w dotyku powłok lub elementów uszczelniających.
6. Modyfikacja materiału: wypełnienie szklane, trudnopalność, odporność na promieniowanie UV, właściwości antybakteryjne itp., formułowane zgodnie z wymaganiami klienta.

Kluczowe punkty projektowania form:

1. Wnęki i linie podziału: rozsądne zaprojektowanie linii podziału i struktur wnęk w celu zrównoważenia niewidocznego wyglądu i łatwego wyjmowania z formy, zapewniając dokładność wymiarową powierzchni montażowych.
2. Układ chłodzenia: Zastosuj zrównoważone chłodzenie wieloobwodowe i zoptymalizuj chłodzenie w obszarach o zmiennej grubości, aby zmniejszyć wypaczenia i skrócić cykle.
3. Systemy wlewowe i gorące kanały: Wybierz typy wlewów i systemy gorących kanałów w oparciu o geometrię części i wielkość produkcji, aby zmniejszyć ilość odpadów z wlewów i operacji wtórnych.
4. Żebra i układ konstrukcyjny: Należy rozsądnie rozmieścić żebra, zaokrąglenia i pogrubione obszary, aby zwiększyć wytrzymałość, unikając jednocześnie koncentracji naprężeń.
5. Wkładki i tolerancje montażowe: Należy zarezerwować otwory mocujące wkładki, pozycje występów i kompensację tolerancji w projekcie formy, aby ułatwić integrację w formie lub montaż końcowy.
6. Tekstura powierzchni i dostosowanie powłoki: Umożliw polerowanie, teksturowanie, pozycje sitodruku, powlekanie i malowanie poprzez rezerwowanie odpowiednich tolerancji procesowych.

Przebieg procesu obróbki skrawaniem i formowania wtryskowego:

1. Przegląd projektu: Przeprowadź ocenę wykonalności (DFM) na podstawie rysunków części, materiałów, wymagań mechanicznych i celów kosztowych.
2. Analiza przepływu w formie: Wykorzystanie Moldflow i innych narzędzi symulacyjnych w celu optymalizacji strategii wlewów, chłodzenia i pakowania, zmniejszając liczbę prób formowania.
3. Precyzyjna obróbka: Obróbka CNC, EDM, drutowa EDM, obróbka powierzchniowa i obróbka wkładek w celu zapewnienia dopasowania formy i jej trwałości.
4. Próby formowania i walidacja procesu: Walidacja wypełniania, wypaczenia, wymiarów i powierzchni podczas próbnego formowania, dostosowanie parametrów procesu i sporządzenie raportów dotyczących pierwszego artykułu.
5. Produkcja seryjna: ustalenie stabilnych parametrów procesu, kontrola online i rejestrowanie danych SPC w celu zapewnienia spójności między partiami.
