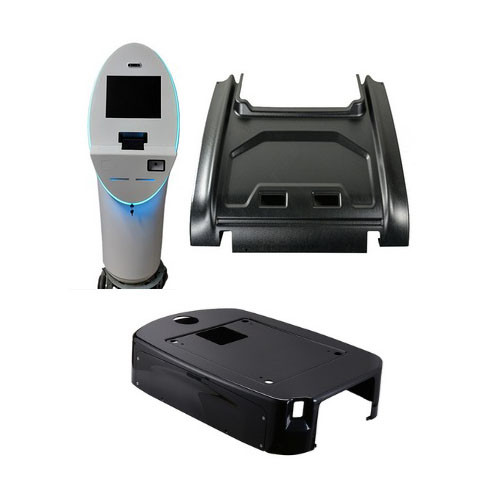

niestandardowe obudowy maszyn formowane próżniowo do ciężkich części

Dzięki dostosowaniu form formowanych próżniowo i parametrów formowania można uzyskać precyzyjne obudowy o wysokim stopniu dopasowania, które ściśle odpowiadają konturom urządzeń, jednocześnie zapewniając równowagę między wymaganiami dotyczącymi wytrzymałości, rozpraszania ciepła, montażu i wyglądu. Nadają się one do urządzeń przemysłowych, oprzyrządowania, urządzeń automatyki i szafek linii produkcyjnych.

Stosowane materiały i specyfikacje

1. Typowe materiały: tworzywa konstrukcyjne lub arkusze termoplastyczne o wysokiej wytrzymałości, takie jak ABS, HIPS, PET, PVC, PC, PP itp.; materiały należy dobierać zgodnie z wymaganiami dotyczącymi odporności na uderzenia, trudnopalności, odporności na temperaturę lub izolacji elektrycznej.
2. Grubość arkusza: typowa grubość wynosi od 0,8 mm do 6 mm lub więcej i może być dostosowana do wymagań dotyczących wytrzymałości, sztywności i formowania.
3. Obróbka powierzchni: obsługuje wykończenia błyszczące, matowe, teksturowane, malowanie, sitodruk i laminowanie folią, aby spełnić wymagania dotyczące ochrony i identyfikacji marki.
4. Funkcjonalne receptury: opcjonalne właściwości materiałów, takie jak ognioodporność, antystatyczność i odporność na promieniowanie UV, aby spełnić wymagania dotyczące bezpieczeństwa i środowiska pracy.

Kluczowe punkty procesu formowania obudów maszyn formowanych próżniowo

1. Ogrzewanie i zmiękczanie: ustawienie jednolitych profili ogrzewania w zależności od rodzaju i grubości materiału, aby zapewnić równomierną plastyfikację i dokładne odwzorowanie szczegółów.
2. Formowanie próżniowe i formowanie ciśnieniowe: zastosowanie ssania próżniowego lub połączonego procesu próżniowo-ciśnieniowego w celu poprawy dokładności formowania i uniknięcia rozrzedzenia lub marszczenia folii.
3. Projekt formy: formy aluminiowe lub stalowe powinny być zaprojektowane z kanałami chłodzącymi, kołkami ustalającymi i szczelinami wentylacyjnymi zgodnie ze złożonością konstrukcji obudowy, aby zapewnić spójność formowania i odwzorowanie szczegółów.
4. Przycinanie i obróbka wtórna: po formowaniu należy wykonać przycinanie CNC, wykrawanie, gwintowanie, gięcie na gorąco lub zginanie na gorąco, aby spełnić wymagania dotyczące interfejsów montażowych i połączeń.
5. Dopasowanie montażowe: należy zarezerwować otwory na śruby, elementy zatrzaskowe, prowadnice i kanały okablowania, aby ułatwić integrację z metalowymi podstawami, komponentami elektronicznymi lub innymi częściami.

Zalecenia dotyczące konstrukcji i projektu

1. Grubość ścianek i żebra: należy rozsądnie rozłożyć grubość ścianek i dodać żebra usztywniające lub wzmocnienia, aby poprawić sztywność i odporność na drgania, unikając koncentracji naprężeń i deformacji.
2. Rozpraszanie ciepła i wentylacja: zaprojektuj otwory wentylacyjne, kratki rozpraszające ciepło lub pozycje montażowe radiatorów dla urządzeń z komponentami generującymi ciepło, aby zapewnić stabilną pracę.
3. Otwory i układ interfejsów: zoptymalizuj drzwi, okienka inspekcyjne, wycięcia interfejsów i miejsca uszczelnienia zgodnie z wymaganiami ergonomicznymi i okablowaniem, równoważąc ochronę i łatwość konserwacji.
4. Konstrukcja modułowa: podziel obudowę na segmenty lub moduły, aby ułatwić konserwację, wymianę i standaryzację produkcji.
5. Powierzchnia i identyfikacja: rozważ umiejscowienie i mocowanie tabliczek znamionowych, plakietek, przycisków i okienek wyświetlacza, aby ułatwić identyfikację marki i wskazówki dotyczące obsługi.

Zalety i cechy

1. Niskie koszty oprzyrządowania i szybkie prototypowanie: w porównaniu z częściami formowanymi wtryskowo, formy formowane próżniowo wymagają mniejszych nakładów inwestycyjnych i mają krótszy czas realizacji próbek i małych partii, co sprawia, że nadają się do szybkiej walidacji i iteracji.
2. Wysoki stopień personalizacji: łatwość dostosowania do kształtu, koloru i wymagań funkcjonalnych sprzętu.
3. Lekkość i łatwość obróbki: materiały są lekkie i łatwe w obróbce (cięcie, wiercenie, klejenie), co ułatwia montaż i konserwację na miejscu.
4. Dobre wykończenie powierzchni: można uzyskać gładkie lub teksturowane powierzchnie, spełniające zarówno wymagania dotyczące trwałości, jak i estetyki.
5. Kompatybilność z innymi materiałami: można je łączyć z metalowymi ramami, uszczelkami i elementami odprowadzającymi ciepło w celu uzyskania zespołów hybrydowych, które spełniają złożone wymagania funkcjonalne.

Typowe scenariusze zastosowań obudów maszyn formowanych próżniowo

1. Urządzenia automatyki przemysłowej: obudowy skrzynek sterowniczych, pokrywy paneli, obudowy czujników itp.
2. Oprzyrządowanie i sprzęt testowy: obudowy przenośnych przyrządów, panele sprzętu testowego i okienka inspekcyjne.
3. Urządzenia medyczne: obudowy bezkontaktowe, panele urządzeń i osłony ochronne (materiały dobierane zgodnie z normami medycznymi).
4. Maszyny spożywcze i pakujące: osłony korpusu maszyny, osłony szyn prowadzących i osłony ochronne.
5. Sprzęt konsumencki i komercyjny: kioski, urządzenia wyświetlające i obudowy maszyn samoobsługowych.
