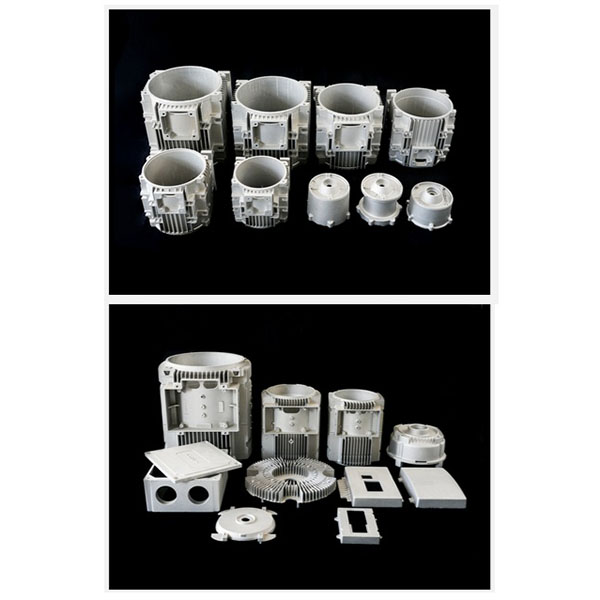

Odlewana ciśnieniowo obudowa silnika z precyzyjnym chłodzeniem i otworami wentylacyjnymi

Obudowy silników odlewane ciśnieniowo charakteryzują się dobrą wytrzymałością konstrukcyjną, wydajnością rozpraszania ciepła i stabilnością wymiarową. Dzięki odpowiedniemu systemowi wlewów, odpowietrzania i operacjom obróbki końcowej mogą one spełniać wymagania dotyczące długotrwałej, niezawodnej pracy silnika i są szeroko stosowane w produkcji silników, nowych źródłach energii, urządzeniach gospodarstwa domowego i przemysłowych urządzeniach transmisyjnych.

Materiały i obróbka powierzchni:

1. Typowe materiały: Zazwyczaj stosuje się stopy aluminium, takie jak ADC12 i A380, lub określone przez klienta lekkie stopy, wybierając gatunek stopu w oparciu o wymaganą wytrzymałość i właściwości termiczne.
2. Obróbka powierzchni: W zależności od środowiska pracy można zastosować piaskowanie, polerowanie, anodowanie, malowanie proszkowe lub specjalne powłoki antykorozyjne w celu poprawy wyglądu oraz zwiększenia odporności na korozję i właściwości izolacyjnych.
3. Precyzyjna obróbka skrawaniem i wytaczanie: Wykonujemy precyzyjne wytaczanie lub frezowanie na krytycznych powierzchniach styku, aby zapewnić dokładność dopasowania łożysk silnika, kołnierzy i pokryw końcowych.

Kluczowe elementy konstrukcji i projektu:

1. Projektowanie wnęk i kanałów chłodzących: Optymalizacja geometrii wnęk i rozkładu grubości ścianek, a w razie potrzeby projektowanie wewnętrznych żeber chłodzących lub usztywniających w celu poprawy wydajności rozpraszania ciepła i zmniejszenia odkształceń termicznych.
2. Układ wlewów i odpowietrzeń: Należy odpowiednio rozmieścić wlewy, kanały i rowki odpowietrzające, aby zmniejszyć ryzyko uwięzienia powietrza, skurczu i zimnych zamknięć, zapewniając gęstość odlewu i właściwości mechaniczne.
3. Dodatki na obróbkę i punkty odniesienia: Należy zachować dodatki na obróbkę dla krytycznych powierzchni montażowych i określić punkty odniesienia w projekcie, aby ułatwić późniejszy montaż i kontrolę.
4. Wzmocnienie konstrukcji i optymalizacja masy: Osiągnij lekką konstrukcję poprzez dodanie żeber i optymalizację grubości ścianek, zapewniając jednocześnie wytrzymałość i sztywność, zmniejszając koszty materiałów i energii.

Procesy produkcyjne odlewanych ciśnieniowo obudów silników:

1. Kontrola procesu odlewania ciśnieniowego: Należy stosować odpowiednie prędkości napełniania, ciśnienie utrzymania i krzywe chłodzenia oraz zoptymalizować cykle wymiany form i parametry wlewania, aby zapewnić wydajność i stabilność wymiarową.
2. Operacje po obróbce: Obejmują one gratowanie, czyszczenie, obróbkę cieplną (jeśli jest wymagana), obróbkę powierzchniową i precyzyjną obróbkę skrawaniem w celu zapewnienia jakości powierzchni i dopasowania elementów montażowych.
3. Kontrola montażu: Przeprowadź testy montażowe powierzchni styku, otworów montażowych i elementów ustalających, a w razie potrzeby wykonaj przeróbki lub dodatkową obróbkę.

Typowe obszary zastosowania odlewanych ciśnieniowo obudów silników:

1. Różne obudowy silników (silniki napędowe, silniki pomp, silniki wentylatorów itp.).
2. Obudowy silników do pojazdów napędzanych nowymi źródłami energii i pojazdów elektrycznych.
3. Obudowy silników urządzeń gospodarstwa domowego i małych silników przemysłowych.
4. Funkcjonalne części obudowy, które wymagają dobrego odprowadzania ciepła, wytrzymałości konstrukcyjnej i dokładności wymiarowej.

Obudowy silników odlewane ciśnieniowo charakteryzują się dobrą wytrzymałością konstrukcyjną, wydajnością rozpraszania ciepła i stabilnością wymiarową. Dzięki odpowiedniemu systemowi wlewów, odpowietrzania i obróbce końcowej mogą one spełniać wymagania dotyczące długotrwałej, niezawodnej pracy silnika i są szeroko stosowane w produkcji silników, nowych źródłach energii, urządzeniach gospodarstwa domowego i przemysłowych urządzeniach transmisyjnych.
