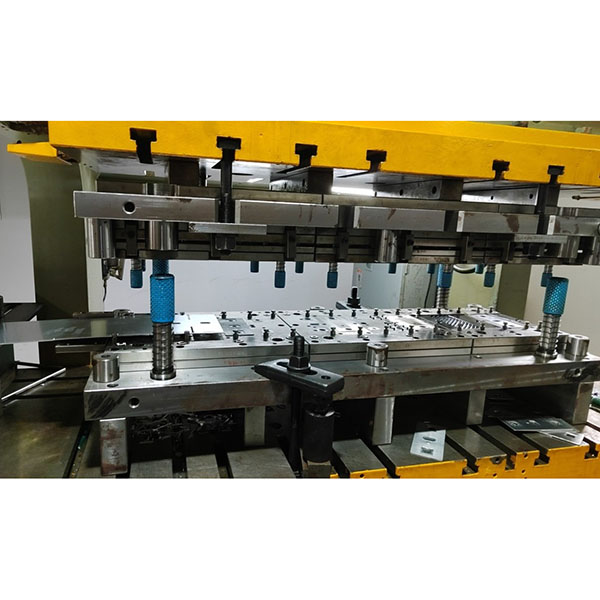

Wydajna konstrukcja matrycy do tłoczenia pokryw

Matryca do tłoczenia płyt pokryciowych nadaje się do cienkich elementów blaszanych, które wymagają wysokiej dokładności wymiarowej i dobrego wyglądu, takich jak pokrywy obudów elektronicznych, panele urządzeń, małe pokrywy samochodowe i panele sterowania.

Główne cechy matrycy do tłoczenia płyt osłonowych:

1. wysoka wydajność: obsługuje konstrukcje wielostanowiskowe/progresywne z ciągłym podawaniem; matryce jednokrotnego lub wielokrotnego uderzenia mogą produkować duże ilości kwalifikowanych części dziennie.
2. wysoka precyzja: matryce są projektowane zgodnie z rysunkami klienta, przy ścisłej kontroli luzu wykrawania i kompensacji sprężystości powrotnej gięcia; typowe tolerancje mogą osiągać ±0,1 mm (w zależności od wielkości części i procesów).
3. zintegrowane procesy: możliwość łączenia wykrawania, przebijania, wyginania, gięcia, wytłaczania, fazowania i innych operacji w celu ograniczenia dodatkowej obróbki.
4. Ochrona powierzchni: powierzchnie matryc mogą być azotowane, azotowo-węglowane, powlekane metodą PVD lub szlifowane, aby przedłużyć ich żywotność i zmniejszyć ryzyko zarysowań.
5. Szeroka kompatybilność materiałów: nadaje się do popularnych cienkich blach, takich jak stal walcowana na zimno, stal ocynkowana, stal nierdzewna (sus304/sus301 itp.) oraz stopy aluminium.

Rodzaje matryc i zalecane scenariusze:

1. matryca jednostanowiskowa/złożona: wykrawanie i przebijanie odbywa się jednocześnie, odpowiednia do płyt pokryciowych o prostej konstrukcji i małych lub średnich wielkościach partii.
2. matryca progresywna/wielostanowiskowa: sekwencyjne formowanie w wielu stanowiskach z automatycznym podawaniem, odpowiednia do produkcji wielkoseryjnej przy niskim nakładzie pracy.
3. matryca transferowa: stosowana w przypadku złożonych procesów lub większych części, odpowiednia do operacji wieloprocesowych, precyzyjnego głębokiego tłoczenia lub materiałów o wysokiej wytrzymałości.
4. matryca do głębokiego tłoczenia: stosowana, gdy pokrywa ma wyraźne wgłębienia lub wymaga głębokiego formowania, zazwyczaj w połączeniu z hydraulicznymi lub specjalistycznymi procesami głębokiego tłoczenia.

zalecenia dotyczące materiałów i obróbki cieplnej:

1. popularne stale matrycowe: skd11, h13, s45c (dobór materiału zależy od elementu matrycy).
2. krytyczne wnęki i stemple powinny być hartowane i odpuszczane lub azotowane powierzchniowo; w razie potrzeby można zastosować powłokę PVD, aby zapobiec przywieraniu i przedłużyć żywotność.
3. W elementach prowadzących i częściach utrzymujących materiał można stosować stopy odporne na zużycie z obróbką powierzchniową, aby przedłużyć żywotność i stabilność.

Kluczowe punkty dotyczące projektowania i kontroli procesu:

1. luz wykrawania: zaprojektowany zgodnie z grubością blachy i twardością materiału (zwykle 5%–15% grubości blachy) w celu zapewnienia jakości przekroju i zmniejszenia ilości zadziorów.
2. Kompensacja sprężystości zgięcia: kompensacja sprężystości w oparciu o właściwości materiału i promień zgięcia w celu zapewnienia dokładności kąta.
3. Rozkład siły docisku i siły wyciągania: siła docisku powinna być zaprojektowana w sposób rozsądny, aby zapobiec marszczeniu się i pękaniu.
4. usuwanie i wyrzucanie odpadów: należy uwzględnić projekt usuwania i wyrzucania wiórów w przypadku otworów i małych części, aby uniknąć zacinania się.
5. smarowanie i chłodzenie: w przypadku stali nierdzewnej lub materiałów trudnych do formowania należy stosować odpowiednie smary i kontrolować prędkość prasy, aby zmniejszyć ryzyko zarysowań i przywierania.

Typowe przykłady zastosowań:

1. tylne pokrywy urządzeń elektronicznych, panele obudowy laptopów lub routerów.
2. panele sterowania urządzeń i ozdobne pokrywy.
3. małe pokrywy samochodowe, ozdobne listwy i elementy wnętrza.
4. drzwi przemysłowych skrzynek sterowniczych, płyty wspierające filtry itp.
