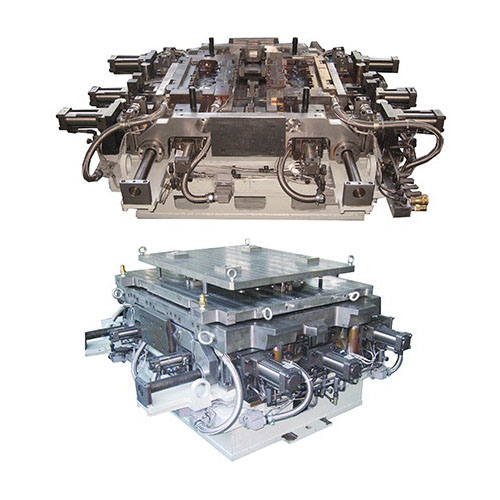

Forma odlewnicza z gorącą skrzynką rdzeniową do zastosowań w ciężkich warunkach i nie tylko

Forma odlewnicza z rdzeniem typu hot-box, w połączeniu z procesem hot-box, utwardza mieszankę piaskową zawierającą środek utwardzający na gorąco poprzez umieszczenie jej w gnieździe formy i podgrzanie, umożliwiając szybką produkcję rdzeni piaskowych o dobrej jakości powierzchni i stabilnych wymiarach geometrycznych, aby sprostać wymaganiom ciągłego i wielkoseryjnego odlewania. Materiały i konstrukcje form można dobierać spośród stopów aluminium, tworzyw konstrukcyjnych lub stali, w zależności od rozmiaru rdzenia, stopnia złożoności i wymagań produkcyjnych, a krytyczne obszary narażone na zużycie można poddać obróbce w celu zwiększenia odporności na zużycie lub utwardzenia powierzchni.

Główne cechy i zalety:

1. Wysoka wydajność produkcji: proces hot-box charakteryzuje się szybkim utwardzaniem i nadaje się do produkcji na linii montażowej, co znacznie zwiększa wydajność i obniża koszt jednostkowy.
2. Stabilność wymiarowa i powtarzalność: precyzyjna obróbka formy i konstrukcja kontroli temperatury zapewniają spójne wymiary rdzenia, ułatwiając wymienność odlewów i późniejszy montaż.
3. Obsługa złożonych struktur: możliwość formowania cienkościennych, głębokich, wielokomorowych i złożonych wewnętrznie rdzeni piaskowych, spełniających wymagania projektowe złożonych odlewów.
4. Doskonała jakość powierzchni: rdzenie piaskowe mają gładkie powierzchnie, co korzystnie wpływa na jakość powierzchni wewnętrznej odlewów i zmniejsza konieczność czyszczenia i przeróbek.
5. Trwałość i łatwość konserwacji: formy wykorzystują solidną konstrukcję i materiały odporne na zużycie, co pozwala na lokalną wymianę i rutynową konserwację w celu skrócenia przestojów.
6. Możliwość dostosowania: kształty wnęk, otwory do wyrzucania rdzeni, lokalizacja otworów wentylacyjnych i systemy kontroli temperatury mogą być dostosowane zgodnie z rysunkami, próbkami lub danymi zebranymi na miejscu, aby dopasować się do różnych procesów i linii produkcyjnych.

Materiały i kontrola procesu:

formy odlewnicze z gorącą skrzynką rdzeniową wykorzystują zazwyczaj precyzyjne stopy aluminium, tworzywa konstrukcyjne, takie jak poliamidy, oraz stale niskowęglowe lub stopowe; dobór materiałów zależy od wielkości produkcji, żywotności i wymagań dotyczących przewodności cieplnej. Kluczowe etapy produkcji obejmują projektowanie CAD/CAE, obróbkę form (frezowanie CNC, elektroerozja drutowa, polerowanie lustrzane itp.), montaż, uruchomienie i produkcję próbną. W przypadku procesu utwardzania na gorąco należy odpowiednio zaprojektować kanały grzewcze, konstrukcje izolacyjne i systemy kontroli temperatury, aby zapewnić równomierne utwardzanie rdzenia i zminimalizować odkształcenia termiczne.

Zapewnienie jakości i kontrola:

1. Kontrola wymiarów: należy używać przyrządów pomiarowych lub maszyn CMM, aby zapewnić zgodność form i rdzeni próbnych z tolerancjami projektowymi.
2. Kontrola jakości powierzchni: sprawdzenie powierzchni wnęki formy i rdzenia w celu zapewnienia, że chropowatość powierzchni rdzenia spełnia wymagania procesowe.
3. Kontrola temperatury i walidacja utwardzania: weryfikacja zachowania rdzenia podczas utwardzania i wytrzymałości wewnętrznej poprzez monitorowanie temperatury i walidację czasu utwardzania.
4. Badanie trwałości: przeprowadź testy trwałości w rzeczywistych warunkach produkcyjnych, aby ocenić zużycie formy i określić niezbędne odstępy między konserwacjami.
5. Kontrola końcowa przed wysyłką: dostarczenie protokołów kontroli i wymaganych specyfikacji technicznych w celu zapewnienia płynnej instalacji i uruchomienia po dostawie.

Typowe zastosowania i zalecenia:

forma odlewnicza z gorącą skrzynią rdzeniową jest szeroko stosowana w liniach produkcyjnych rdzeni piaskowych w odlewniach, zwłaszcza w przypadku odlewów wymagających złożonych wnęk wewnętrznych, takich jak bloki silników, obudowy pomp, korpusy zaworów i obudowy przekładni.
