hot stamping die

projektowanie matryc do tłoczenia na gorąco i usługi w zakresie narzędzi niestandardowych

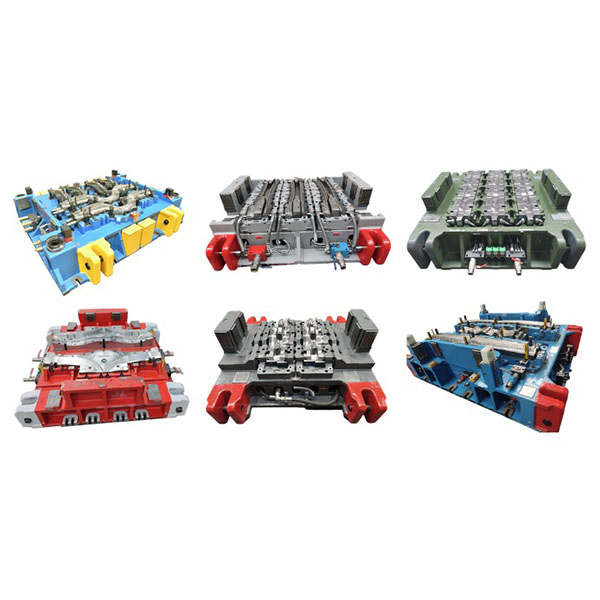

Matryca do tłoczenia na gorąco to specjalistyczna matryca wykorzystywana w procesie tłoczenia na gorąco (zintegrowane formowanie na gorąco i hartowanie). Nadaje się do szybkiego formowania i hartowania wstępnie podgrzanych lub podgrzewanych w matrycy stali o wysokiej wytrzymałości lub innych blach stopowych w celu uzyskania wymaganych właściwości mechanicznych i precyzyjnych wymiarów.

Opis

Matryce do tłoczenia na gorąco są szeroko stosowane w produkcji elementów konstrukcyjnych samochodów, części bezpieczeństwa i innych elementów, które wymagają zarówno wysokiej wytrzymałości, jak i lekkości.

Główne cechy matryc do tłoczenia na gorąco:

  1. Zintegrowane formowanie i hartowanie w wysokiej temperaturze: Matryca i proces zapewniają ścisłą integrację ogrzewania, formowania i hartowania, aby zapewnić wymagania dotyczące wytrzymałości i plastyczności części.
  2. Precyzyjne wymiary i spójność: dzięki precyzyjnym wnękom i odpowiedniej konstrukcji zarządzania temperaturą gotowe części osiągają stabilną geometrię, wąskie tolerancje kształtu i położenia oraz dobrą wymienność.
  3. Konstrukcja odporna na wysokie temperatury i zużycie: Wybór materiałów odpornych na wysoką temperaturę i zużycie oraz zastosowanie odpowiednich procesów obróbki cieplnej i powierzchniowej w celu poprawy trwałości matrycy.
  4. Identyfikowalność i stabilność procesu: wsparcie rejestrowania parametrów procesu i monitorowania online w produkcji masowej, ułatwiające identyfikowalność jakości i analizę anomalii.

Materiały i typy części odpowiednie do matryc do tłoczenia na gorąco:

  1. Typowe materiały: stale do formowania na gorąco (takie jak martenzytyczne stale węglowe), niektóre stale wysokostopowe i stopy aluminium dostosowane do procesu; konkretne materiały należy dobierać na podstawie oceny właściwości formowania i hartowania.
  2. Typowe części: elementy nośne i zabezpieczające przed zderzeniami (słupki B, progi boczne, poprzeczki itp.), elementy konstrukcyjne o wysokiej wytrzymałości oraz elementy bezpieczeństwa wymagające wysokiej wytrzymałości i sztywności.

Kluczowe kwestie dotyczące projektowania i produkcji:

  1. Zarządzanie temperaturą i kontrola temperatury: Matryce powinny być wyposażone w wydajne kanały chłodzące i grzewcze, aby zapewnić równomierne rozłożenie temperatury podczas formowania i umożliwić szybkie hartowanie.
  2. Precyzja wnęki i konstrukcja kompensacyjna: Należy wziąć pod uwagę rozszerzalność cieplną materiału i skurcz podczas hartowania; zaprojektować odpowiednią kompensację wnęki i modele przewidywania wymiarów.
  3. Mechanizmy ustalające i mocujące: Niezawodne mechanizmy ustalające i mocujące zapobiegają przesuwaniu się blachy, jej wypaczaniu lub marszczeniu podczas ogrzewania, zapewniając wysoką jakość formowania.
  4. Obróbka powierzchni i materiałów: Powierzchnie matryc powinny być poddane azotowaniu, powlekaniu lub innym zabiegom zapobiegającym zużyciu i przywieraniu, aby zmniejszyć przywieranie materiału i zużycie, a jednocześnie ułatwić czyszczenie i konserwację.

Kontrola jakości i weryfikacja próbna:

  1. Testy próbne: Podczas testów próbnych pierwszy egzemplarz powinien zostać przetestowany pod kątem wymiarów, mikrostruktury, twardości, wyglądu i funkcjonalności w celu sprawdzenia poprawności procesu i projektu matrycy.
  2. Monitorowanie online: Zaleca się monitorowanie temperatury ogrzewania, prędkości formowania, temperatury w matrycy i parametrów chłodzenia oraz rejestrowanie kluczowych danych w celu zapewnienia identyfikowalności.
  3. Optymalizacja procesu: Na podstawie wyników prób należy dostosować strategie ogrzewania, sekwencje zaciskania i parametry kanałów chłodzących, aby poprawić wydajność i wydłużyć żywotność matrycy.
