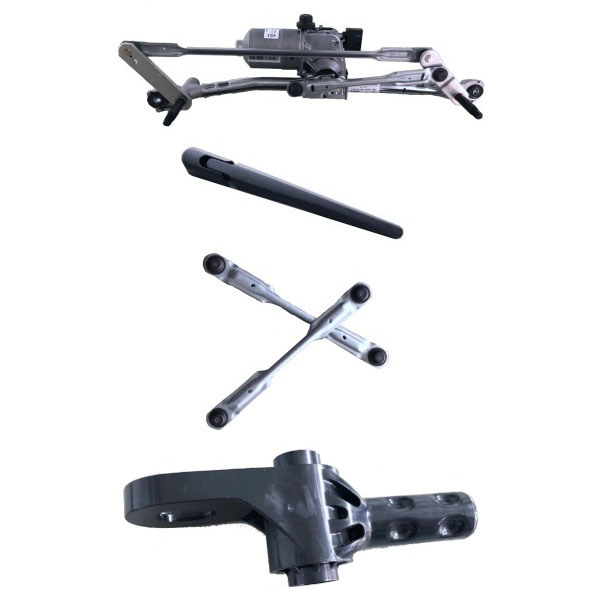

Wtryskiwane wkładki do samochodowych układów wycieraczek

Formowanie wtryskowe nadaje się do produkcji końcówek łączników wycieraczek, tulei zawiasów, obudów łożysk, zacisków mocujących, zaślepek, metalowych sworzni i różnych elementów funkcjonalnych, które łączą się z ramionami wycieraczek i silnikami. Produkty te charakteryzują się odpornością na warunki atmosferyczne, odpornością na korozję, stałością wymiarów i długotrwałą niezawodnością, spełniając rygorystyczne wymagania przemysłu motoryzacyjnego w zakresie wydajności i trwałości.

Odpowiednie typy części:

1. Nitowane wkładki i tuleje metalowe: metalowe wkładki do mocowania i połączeń o wysokiej wytrzymałości (takie jak tuleje miedziane, tuleje ze stali nierdzewnej lub stali ocynkowanej).
2. Łożyska i tuleje: tuleje i elementy przejściowe z tworzywa sztucznego o niskim współczynniku tarcia i odporne na zużycie.
3. Zaciski i elementy szybkiego montażu: zaciski i ograniczniki do szybkiego montażu ramion wycieraczek i połączeń.
4. Zaślepki końcówek łączników i pokrywy końcowe: elementy końcowe, które uszczelniają, zapewniają wodoodporność i utrzymują wytrzymałość konstrukcji.
5. Dodatkowe elementy formowane wtryskowo: elementy formowane wtryskowo z TPE/TPU do miękkich pokryć w celu poprawy uszczelnienia lub redukcji hałasu.
6. Kompozytowe elementy konstrukcyjne: zintegrowane elementy metalowo-plastikowe (formowanie z wkładką) oraz dwukolorowe/dwukrotne formowane elementy (2K, 2-shot).

Kluczowe punkty dotyczące formy i projektu:

1. Pozycjonowanie i mocowanie wkładek: Forma powinna zawierać precyzyjne miejsca mocowania wkładek i elementy ustalające, aby zapewnić stabilną pozycję wkładki i kontrolę tolerancji podczas każdego cyklu formowania.
2. Równowaga termiczna i chłodzenie: Należy zoptymalizować obwody chłodzące zgodnie z przewodnością cieplną wkładek metalowych, aby zapobiec lokalnemu przegrzaniu lub nierównomiernemu chłodzeniu, które mogłoby spowodować wypaczenie lub naprężenia.
3. Strategia wlewów i obtryskiwania: Należy wybrać odpowiednie lokalizacje i typy wlewów (wlew boczny, wlew sworzniowy lub wlew podrzędny/tunelowy), aby zapewnić dobre wypełnienie na styku metalu i tworzywa sztucznego; w razie potrzeby należy stosować systemy gorących kanałów, aby zmniejszyć ilość odpadów.
4. Projekt powierzchni i styku: Zaprojektuj elementy oporowe lub zaczepy blokujące na powierzchniach styku wkładki z tworzywem sztucznym, aby zwiększyć odporność na wyrywanie.
5. Odpowietrzanie i równowaga przepływu: Należy zoptymalizować kanały odpowietrzające i ścieżki przepływu, aby uniknąć uwięzienia gazu, przypalenia lub niedopełnienia formy.
6. Łatwość serwisowania: Projekt formy powinien uwzględniać łatwość wymiany wkładki, konserwację formy i wymianę rdzenia.

Proces formowania wtryskowego i przebieg produkcji:

1. Wstępne ładowanie wkładek: Należy stosować automatyczne urządzenia do podawania i pozycjonowania, aby dokładnie umieścić metalowe lub prefabrykowane wkładki w formie; w przypadku małych serii próbek możliwe jest ręczne umieszczanie wkładek, ale należy zapewnić spójne pozycjonowanie.
2. Formowanie z wkładkami (IMI): Wtryskaj stopiony plastik do formy z zamocowaną wkładką, aby utworzyć zintegrowaną strukturę; ściśle kontroluj prędkość wtrysku, upakowanie/utrzymanie i czas utrzymania, aby zmniejszyć naprężenia i zapewnić wypełnienie oraz wytrzymałość połączenia.
3. Formowanie wtryskowe i powlekanie wtórne: W przypadku części formowanych wtryskowo z TPE/TPU należy zastosować formowanie wtórne lub wtrysk 2K, aby uzyskać połączenie miękkich i twardych elementów.
4. Obróbka cieplna i chłodzenie: Kontroluj czas chłodzenia i procesy odpuszczania zgodnie z właściwościami materiału, aby zmniejszyć naprężenia wewnętrzne i odkształcenia.
5. Obróbka końcowa i operacje wtórne: Obejmują one gratowanie, czyszczenie ultradźwiękowe, gięcie na gorąco, malowanie, powlekanie lub obróbkę wstępną przed montażem (np. nakładanie kleju lub mocowanie).
