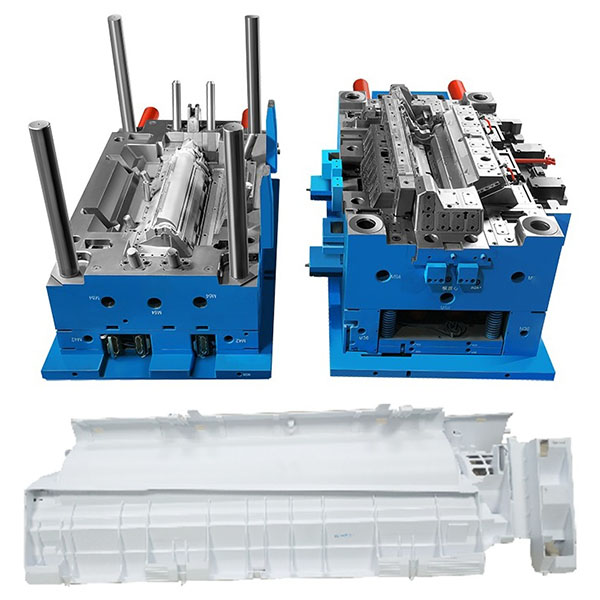

Precyzyjne rozwiązania w zakresie form wtryskowych do podstaw klimatyzatorów

Formy wtryskowe do klimatyzatorów kładą nacisk na stabilność wymiarową, precyzję dopasowania i spójność wyglądu powierzchni, wspierają wydajną produkcję wtryskową złożonych elementów konstrukcyjnych i są szeroko stosowane w łańcuchach dostaw klimatyzatorów domowych, klimatyzatorów komercyjnych i akcesoriów do klimatyzatorów.

Typowe zastosowania:

1. podstawy i wsporniki montażowe do urządzeń zewnętrznych do użytku domowego i komercyjnego.
2. Podstawy jednostek wewnętrznych lub wewnętrzne elementy wsporcze.
3. Połączone elementy konstrukcyjne z otworami wlotowymi, zatrzaskami i pozycjami montażowymi kołków.
4. części konstrukcyjne, które wymagają mocowania elektrycznego lub rurowego i muszą wytrzymywać określone obciążenia i wibracje.

konstrukcja formy i kwestie projektowe:

1. wgłębienia i schematy dopasowania: można zastosować pojedynczą formę z symetrycznym układem lewo-prawym lub schemat form sparowanych, wybierając liczbę wgłębień i układ zgodnie z wielkością produkcji i rozmiarem części.
2. system wlewowy: należy wybrać schemat gorącego lub zimnego kanału wlewu w zależności od materiału i jakości powierzchni; w newralgicznych obszarach można zastosować wlewy z zaworem, aby poprawić jakość powierzchni i równowagę wypełniania.
3. Projekt obwodu chłodzącego: aby zapewnić stałą kurczliwość i skrócić czas cyklu, należy zaprojektować równoważne obwody chłodzące i zoptymalizować rozkład natężenia przepływu.
4. dokładność obróbki wnęk: należy skupić się na obróbce punktów odniesienia montażowych i powierzchni styku, a w razie potrzeby zastosować obróbkę lustrzaną lub precyzyjną.
5. Mechanizmy wyrzutu i wyciągania rdzenia: w przypadku części z wewnętrznymi wnękami, złożonymi zatrzaskami lub elementami poddawanymi obróbce końcowej należy odpowiednio zaprojektować mechanizmy wyrzutu, wyciągania bocznego lub suwakowe, aby zapewnić płynne wyjmowanie z formy i chronić delikatne struktury.
6. kontrola odkształceń i naprężeń: zmniejszyć koncentrację naprężeń i ryzyko wypaczenia poprzez zastosowanie żeber, przejść grubościowych i zaokrągleń.

Typowe materiały i zalecenia dotyczące doboru materiałów:

1. popularne tworzywa konstrukcyjne: PP, ABS, PC, ABS, PA, PPO, TPE itp.
2. czynniki brane pod uwagę przy wyborze materiału: wytrzymałość mechaniczna, odporność na warunki atmosferyczne, odporność na promieniowanie UV, odporność na starzenie, odporność na temperaturę i koszt; w przypadku zastosowań zewnętrznych lub długotrwałej ekspozycji należy priorytetowo traktować materiały odporne na warunki atmosferyczne i promieniowanie UV oraz sprawdzić dodatki.

Proces formowania wtryskowego i przebieg produkcji:

1. formowanie próbne i weryfikacja parametrów: przeprowadź wstępne formowanie próbne w celu zweryfikowania wypełniania, utrzymywania, temperatury formy i skurczu oraz dostosuj położenie wlewu i profil utrzymywania.
2. ustalenie procesu: ustalenie prędkości wtrysku, utrzymywania, czasu chłodzenia i strategii kontroli temperatury formy oraz stworzenie odpowiedniej dokumentacji procesu.
3. Produkcja seryjna i monitorowanie: zapewnij spójność partii poprzez SPC, kontrolę wymiarów online i monitorowanie wyglądu; w przypadku odchyleń kluczowych parametrów uruchom alarmy i zatrzymaj linię w celu przeprowadzenia kontroli.
4. kontrola po obróbce i przed montażem: gratowanie i montaż wkładek lub elementów złącznych, a następnie kontrola funkcjonalna i montażowa; w razie potrzeby wykonanie obróbki powierzchniowej lub malowania.
