Precyzyjne usługi obróbki CNC dla tulei ceramicznych

Dzięki precyzyjnym urządzeniom, narzędziom diamentowym i specjalistycznym osprzętom osiągamy wysoką współosiowość, precyzyjne dopasowanie i doskonałą jakość powierzchni, spełniając wymagania zastosowań w wysokich temperaturach, próżni, środowiskach korozyjnych i o wysokim zużyciu.

Główne zalety:

1. Niezwykle wysoka dokładność wymiarowa i koncentryczność, umożliwiająca kontrolę tolerancji na poziomie mikronów.
2. Doskonała jakość powierzchni otworu wewnętrznego, która zmniejsza tarcie i zużycie, przedłużając żywotność.
3. Profesjonalne rozwiązania w zakresie mocowania i kontroli temperatury, które zmniejszają naprężenia podczas obróbki i ryzyko odkształceń.
4. Kompletny system identyfikowalności jakości i testy funkcjonalne zapewniające spójność partii.

Wyposażenie i oprzyrządowanie:

1. Maszyny: Wysokowytrzymałe tokarki CNC, trzyosiowe i pięcioosiowe centra obróbcze CNC, szlifierki cylindryczne wewnętrzne i zewnętrzne, maszyny do obróbki skrawaniem i szlifowania oraz ultraprecyzyjne wrzeciona, odpowiednie do wielooperacyjnej obróbki średnic zewnętrznych, otworów wewnętrznych i powierzchni czołowych.
2. Narzędzia i materiały eksploatacyjne: diamentowe narzędzia tokarskie, diamentowe frezy trzpieniowe, diamentowe ściernice, narzędzia z powłoką PCD i ultra twardą, w połączeniu z ultra drobnymi materiałami ściernymi i polerskimi; geometria narzędzi i parametry cięcia/szlifowania są zoptymalizowane dla różnych materiałów ceramicznych.
3. Systemy pomocnicze: Uchwyty z regulacją temperatury/termostatem, tłumienie drgań, chłodzenie ultra wysokim ciśnieniem i filtracja cząstek stałych, pomiary online oraz automatyczny załadunek/rozładunek w celu poprawy stabilności i spójności obróbki.

Główne metody obróbki CNC tulei ceramicznych:

1. Precyzyjne toczenie i wytaczanie: ustalenie odniesień średnicy zewnętrznej i otworu wewnętrznego, kontrola współosiowości i wymiarów osiowych.
2. Szlifowanie diamentowe i honowanie: Dzięki procesom obróbki zgrubnej, wykańczającej i honowania osiąga się ścisłe tolerancje otworu wewnętrznego i niską chropowatość powierzchni, odpowiednią dla powierzchni współpracujących i powierzchni styku łożysk.
3. Obróbka wspomagana drganiami ultradźwiękowymi (USM) i szlifowanie ultraprecyzyjne: zmniejszenie sił skrawania podczas obróbki materiałów kruchych, ograniczenie rozprzestrzeniania się pęknięć i poprawa integralności elementów cienkościennych.
4. Obróbka elektroerozyjna i mikroobróbka: Precyzyjne wykańczanie złożonych wnęk wewnętrznych, otworów nieprzelotowych, rowków ustalających i podobnych elementów.
5. Polerowanie i polerowanie chemiczno-mechaniczne (CMP): uzyskanie lustrzanego wykończenia na powierzchniach czołowych uszczelnień i krytycznych powierzchniach współpracujących w celu dalszego zmniejszenia tarcia i ryzyka wycieku.

Chłodzenie, usuwanie wiórów i konstrukcja uchwytów:

1. Strategie chłodzenia: stosowanie kontrolowanego chłodzenia i wysoko filtrowanych środków smarnych, a w razie potrzeby połączenie z cyrkulacją chłodziwa i mocowaniami z regulacją temperatury, aby uniknąć odkształceń termicznych i zmian wymiarów.
2. Usuwanie wiórów i czyszczenie: Optymalizacja ścieżek narzędzi i kanałów na wióry oraz stosowanie czyszczenia ultradźwiękowego i wysokociśnieniowego, odprowadzania wiórów próżniowego i przedmuchiwania powietrzem, aby zapobiec wpływowi cząstek na dokładność połączenia.
3. Rozwiązania mocujące: niestandardowe trzpienie, wsporniki koncentryczne, wsporniki wielopunktowe i elastyczne konstrukcje ustalające w celu zmniejszenia naprężeń mocujących i zapewnienia stabilności podczas obróbki części cienkościennych.

Materiały nadające się do obróbki i typowe zastosowania obróbki CNC tulei ceramicznych:

1. Materiały nadające się do obróbki: tlenek glinu (Al2O3), azotek krzemu (Si3N4), węglik krzemu (SiC), tlenek cyrkonu (ZrO2) oraz różne funkcjonalne kompozyty lub ceramika powlekana.

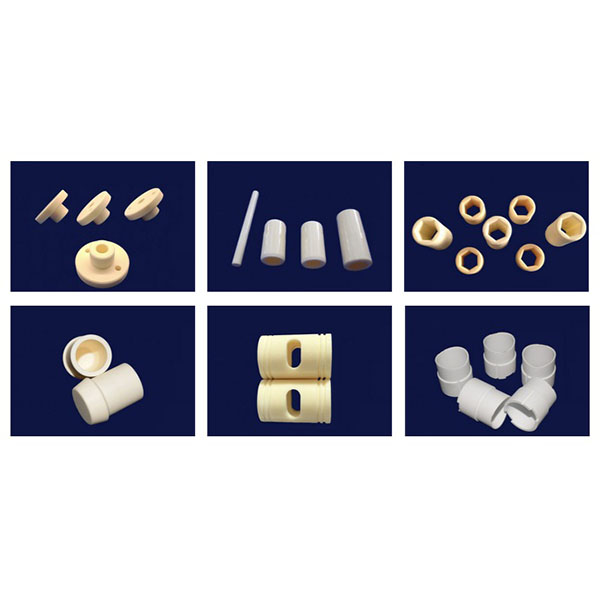

2. Typowe zastosowania: ceramiczne tuleje łożyskowe, tuleje urządzeń próżniowych, elementy obrotowe odporne na wysokie temperatury, tuleje odporne na zużycie i korozję, tuleje czujników i izolacji elektrycznej oraz elementy ślizgowe w precyzyjnych przekładniach.

Zalecenia projektowe i uwagi dotyczące produkcji:

1. Grubość ścianek i proporcje geometryczne: Należy unikać zbyt cienkich ścianek lub zbyt dużych stosunków długości do średnicy. W razie potrzeby należy dodać żebra usztywniające lub pozostawić obszary mocowania, aby poprawić możliwości produkcyjne.
2. Zaokrąglenia i fazy: Należy zapewnić odpowiednie fazy na wejściach do otworów wewnętrznych, powierzchniach czołowych i krawędziach montażowych, aby zmniejszyć koncentrację naprężeń i ułatwić montaż.
3. Dodatek obróbki i pasowania: Określić dodatki obróbki i tolerancje pasowania na rysunkach; w przypadku krytycznych powierzchni współpracujących należy zachować materiał do ostatecznego szlifowania/polerowania.
