Precyzyjne elementy tłoczone do urządzeń OEM

Elementy tłoczone do urządzeń gospodarstwa domowego charakteryzują się wysoką wydajnością produkcyjną, stabilnymi wymiarami i dobrą jakością powierzchni, spełniając wymagania branży AGD w zakresie spójności, dopasowania montażowego i kontroli kosztów.

Główne cechy elementów tłoczonych do urządzeń:

1. Wysoka wydajność produkcyjna i niski koszt jednostkowy: kompatybilność z ciągłymi lub szybkimi liniami tłoczenia, odpowiednie do produkcji wielkoseryjnej przy niskim koszcie jednostkowym i stabilnych terminach realizacji.
2. Precyzyjne wymiary i spójność: precyzyjne oprzyrządowanie i ścisła kontrola procesu zapewniają tolerancje wymiarowe i spójne dopasowanie montażowe.
3. Wiele materiałów i obróbek powierzchniowych: Obsługuje stal walcowaną na zimno (SPCC), stal nierdzewną (np. 304/430), miedź i stopy miedzi, mosiądz (H62), stopy aluminium itp. i może być poddawana galwanizacji, cynowaniu, fosforanowaniu, malowaniu i innym obróbkom powierzchniowym w celu spełnienia wymagań funkcjonalnych i estetycznych.
4. Integracja wielu operacji: Wykrawanie, gięcie, głębokie tłoczenie, formowanie, przycinanie i inne procesy mogą być zintegrowane w matrycy lub wykonywane w dalszych operacjach, co poprawia wydajność procesu.

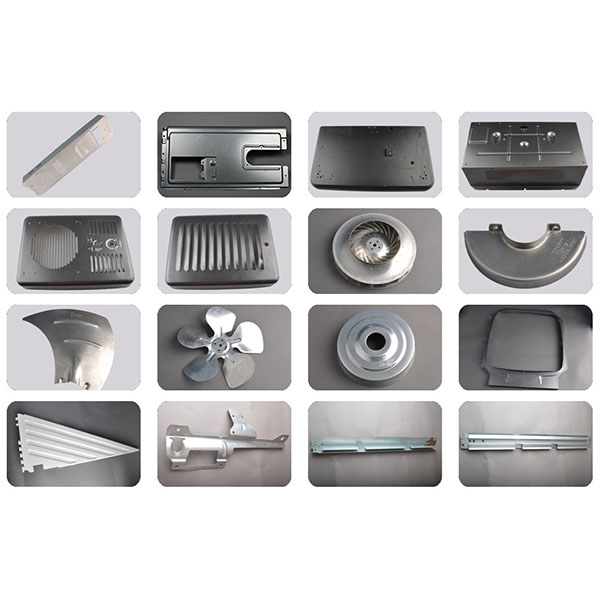

Części i scenariusze zastosowań tłoczeń elementów urządzeń:

1. Wsporniki konstrukcyjne, płyty montażowe, wewnętrzne podpory i elementy złączne;
2. Zaciski przewodzące, wypustki złączy i części stykowe;
3. Radiatory, osłony i kratki wentylacyjne;
4. Ozdobne elementy metalowe lub funkcjonalne drobne elementy metalowe;
5. Części te zazwyczaj wymagają stabilności wymiarowej, obróbki powierzchniowej spełniającej wymagania dotyczące odporności na korozję i połączeń elektrycznych oraz kompatybilności z automatycznymi liniami montażowymi.

Typowe materiały i zalecenia dotyczące obróbki powierzchni:

1. Materiały: SPCC (stal walcowana na zimno) do ogólnych części konstrukcyjnych, odpowiednia do powlekania lub pokrywania; stal nierdzewna do części odpornych na korozję lub odsłoniętych; miedź i mosiądz do przewodów przewodzących lub łatwych do lutowania; stopy aluminium do lekkich elementów.
2. Obróbka powierzchni: niklowanie, cynowanie, cynkowanie, elektroforeza, malowanie lub fosforanowanie itp.; wybór procesów w oparciu o odporność na korozję, wymagania dotyczące powlekania i standardy wyglądu. Części przewodzące zazwyczaj wymagają specjalistycznych powłok, aby zapewnić lutowność i właściwości elektryczne.
3. Uwagi: Obróbka powierzchniowa musi być zgodna z materiałem bazowym i kolejnymi procesami (takimi jak lutowanie lub galwanizacja), aby uniknąć rozwarstwiania, odbarwienia lub niekorzystnego wpływu na przewodność.

Kluczowe punkty projektowania i kontroli procesu:

1. Tolerancje i dopasowania: Określ krytyczne powierzchnie styku i dopuszczalne tolerancje na etapie projektowania; zoptymalizuj prześwity matryc i struktury taśm/wykrojów, aby ustabilizować wymiary formowanych elementów.
2. Sztywność matrycy i usuwanie wiórów: Zapewnienie sztywności matrycy w celu zmniejszenia drgań i odkształceń; odpowiednie zaprojektowanie struktur usuwania wiórów i wyrzutu w celu uniknięcia zakleszczenia i uszkodzenia powierzchni.
3. Kompensacja sprężystości i sekwencja operacji: Zaprojektuj kompensację sprężystości dla części giętych lub formowanych; w razie potrzeby podziel złożone operacje na etapy, aby zmniejszyć ryzyko powstania odpadów.
4. Ochrona powierzchni: Wdrożenie środków zapobiegających zarysowaniom i zanieczyszczeniom podczas przetwarzania i montażu w celu zapewnienia ostatecznej jakości wyglądu.
