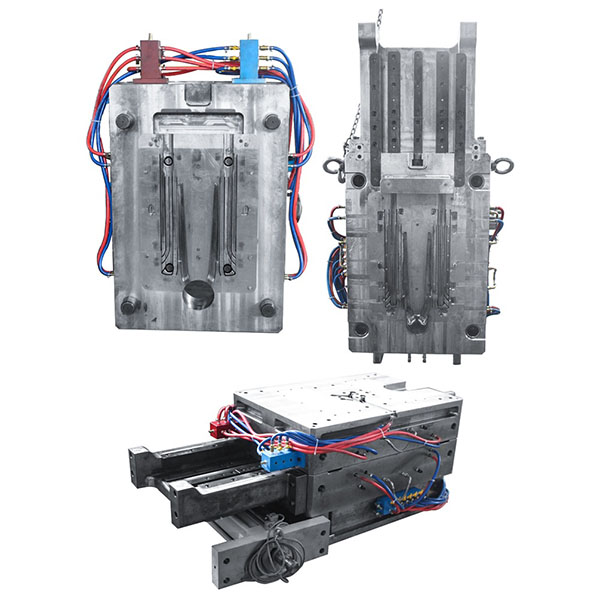

forma do odlewania ciśnieniowego chłodnic do wysokowydajnego chłodzenia

Forma do odlewania ciśnieniowego grzejników odpowiada za kluczowe funkcje wtryskiwania stopionego metalu, formowania, odpowietrzania i kontroli chłodzenia, mając bezpośredni wpływ na dokładność żeber, przepływ w kanałach, spójność grubości ścianek i jakość powierzchni. Zapewniamy kompleksową usługę opracowania i dostawy form, od przeglądu projektu, analizy przepływu w formie, doboru materiałów, produkcji formy, weryfikacji próbnej, aż po wsparcie produkcji seryjnej.

Główne materiały i specyfikacje:

1. Typowe stale formierskie: H13, NAK80, P20, S136 oraz stale nierdzewne o wysokiej wytrzymałości, dobierane w zależności od żywotności i rodzaju stopu.
2. Stosowane stopy: stopy aluminium, stopy cynku lub stopy magnezu, dobierane zgodnie z konstrukcją chłodnicy i wymaganiami dotyczącymi wydajności.
3. Liczba i wymiary wnęk: Obsługujemy projekty z jedną lub wieloma wnękami; liczbę i układ wnęk można zoptymalizować w zależności od zdolności produkcyjnych i złożoności części.
4. Konstrukcja chłodzenia: wbudowane lub zewnętrzne obwody chłodzące, chłodnice typu insert lub konstrukcje z płytami chłodzącymi do kontroli temperatury wnęki i skrócenia czasów cyklu.

Zalecenia dotyczące projektowania i inżynierii:

1. Analiza przepływu w formie: Wykorzystanie symulacji przepływu w formie CAE do oceny ścieżek wlewania, sekwencji napełniania, napełniania żeber i tras krzepnięcia w celu zmniejszenia ryzyka porowatości i zimnych zamknięć.
2. Projekt żeberek i kanałów: Optymalizacja grubości żeberek, odstępów i kanałów prowadzących w celu zapewnienia dobrego wypełnienia odlewu i korzystnych właściwości rozpraszania ciepła.
3. Linie podziału i odpowietrzanie: Rozsądnie określ lokalizacje linii podziału i zoptymalizuj projekt odpowietrzania, aby zmniejszyć konieczność dodatkowej obróbki i poprawić wydajność.
4. Wzmocniona konstrukcja: Zaprojektuj żebra, prowadnice ustalające i wymienne rdzenie dla cienkich żeber lub złożonych kanałów, aby ułatwić konserwację.

Formowanie próbne i optymalizacja procesu:

1. Pierwsza próbka: Wytworzyć pierwsze próbne części odlewane ciśnieniowo, sprawdzić morfologię żeber, spójność grubości ścianek, wydajność wypełniania i chłodzenia oraz zarejestrować dane procesu.
2. Analiza i korekta wad: Dostosuj system wlewowy, odpowietrzanie i kontrolę temperatury w oparciu o wady, takie jak nadlewki, zimne zamykania, porowatość, wypaczenia lub wady powierzchniowe, i wykonaj lokalne naprawy.
3. Potwierdzenie procesu: Określenie prędkości wtrysku, ciśnienia utrzymania, czasu ustawiania, temperatury formy i warunków wyjmowania z formy; sporządzenie raportu próbnego i karty procesu do powielania produkcji seryjnej.

Branże, w których można stosować formy do odlewania ciśnieniowego chłodnic, i typowe zastosowania:

1. Przemysł motoryzacyjny: chłodnice do samochodowych układów chłodzenia, moduły chłodzenia elektroniki i elementy wymienników ciepła.
2. Elektronika i komunikacja: radiatory, zespoły chłodnic i elementy konstrukcyjne.
3. Urządzenia przemysłowe: chłodnice hydrauliczne, moduły chłodzące i wysokowydajne jednostki wymiany ciepła.
4. Nowa energia i zasilanie: moduły chłodzenia akumulatorów i chłodnice falowników itp.

Formy do odlewania ciśnieniowego chłodnic są wykorzystywane do produkcji wielkoseryjnej i precyzyjnej chłodnic lub elementów chłodzących, takich jak chłodnice samochodowe, chłodnice cieczy i radiatory elektroniczne.
