Tłoczone części do urządzeń elektronicznych do zastosowań precyzyjnych

Tłoczone części do urządzeń elektronicznych to elementy funkcjonalne i konstrukcyjne wytwarzane poprzez wykrawanie, przebijanie, gięcie, formowanie, tłoczenie/przekształcanie i inne operacje wykonywane na blasze lub taśmie przy użyciu pras i specjalnych matryc.

Opis
Tłoczenie nadaje się do produkcji średnich i dużych serii, umożliwiając wydajną, stabilną i niskokosztową produkcję, zapewniając jednocześnie dokładność wymiarową, dopasowanie montażowe i jakość powierzchni. Typowe produkty to obudowy, osłony ekranujące, płyty uziemiające, zaciski, radiatory, wsporniki montażowe, szyny oraz różne elementy łączące i montażowe.

Materiały i opcje procesowe dla tłoczonych części sprzętu elektronicznego:

  1. Typowe materiały: stal walcowana na zimno, stal ocynkowana, stal nierdzewna (np. 304, 301), miedź i stopy miedzi, mosiądz, aluminium i stopy aluminium (np. 5052) oraz materiały taśmowe pokryte cyną lub niklem. Materiały można dobierać zgodnie z wymaganiami dotyczącymi przewodności elektrycznej, przewodności cieplnej, odporności na korozję i spawalności.
  2. Rodzaje procesów: wykrawanie, przebijanie, gięcie, formowanie, przycinanie, ciągnienie, połączone operacje tłoczenia i gięcia, tłoczenie progresywne/złożone oraz formowanie i gięcie po tłoczeniu.
  3. Obróbka powierzchni: powlekanie (cyna, nikiel, miedź), malowanie, fosforanowanie, utlenianie, wyżarzanie/wyrównywanie, pasywacja, powlekanie folią lub inne zabiegi antykorozyjne i przewodzące/przeciwutleniające w celu spełnienia wymagań dotyczących zapobiegania rdzewieniu, przewodzenia i spawania.

Główne właściwości i cechy tłoczonych części do urządzeń elektronicznych:

  1. Precyzja i spójność: matryce i kontrola procesów zapewniają powtarzalność wymiarów części i dokładność geometryczną, aby spełnić surowe wymagania dotyczące montażu i dopasowania funkcjonalnego.
  2. Wydajność elektryczna i niezawodność styków: w przypadku części stykowych i zaciskowych dobór materiałów i obróbka powierzchni zapewniają niską rezystancję styku i długotrwałą stabilność.
  3. Zarządzanie temperaturą i rozpraszanie ciepła: materiał i konstrukcja optymalizują radiatory i ścieżki termiczne w celu poprawy wydajności rozpraszania ciepła.
  4. Spawalność i możliwość montażu: konstrukcje umożliwiają spawanie, lutowanie twarde, nitowanie lub montaż śrubowy, co ułatwia dalsze procesy montażowe.
  5. Wysoka wydajność i niskie koszty: nadaje się do szybkiego, ciągłego tłoczenia; inwestycja w matrycę może znacznie obniżyć koszty jednostkowe w produkcji masowej.
  6. Możliwość dostosowania: można zapewnić indywidualne rozwiązania w zakresie wymiarów, tolerancji, obróbki powierzchni materiałów, elastycznych konstrukcji styków i środków wzmacniających odporność na wibracje.

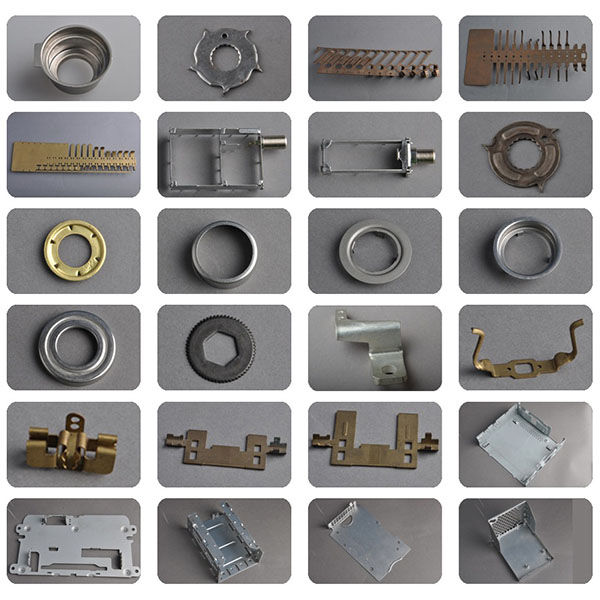

Typowe przykłady produktów:

  1. Elementy ekranujące i uziemiające: osłony ekranujące elektroniczne, płyty ekranujące EMI/RFI, sprężynowe styki uziemiające.
  2. Elementy łączące i stykowe: zaciski, wyprowadzenia przewodów, obudowy styków, sprężyny stykowe.
  3. Elementy konstrukcyjne i obudowy: panele podwozia, tylne pokrywy, ramy nośne, zaciski mocujące.
  4. Elementy odprowadzające ciepło i struktury termiczne: małe radiatory, wsporniki radiatorów i płyty termiczne.
  5. Elementy montażowe i mocujące: szyny, zaciski, podkładki dystansowe i elementy nitowane.
