termoplastyczne elementy pomp formowane wtryskowo

termoplastyczne elementy pomp formowane wtryskowo z uszczelkami

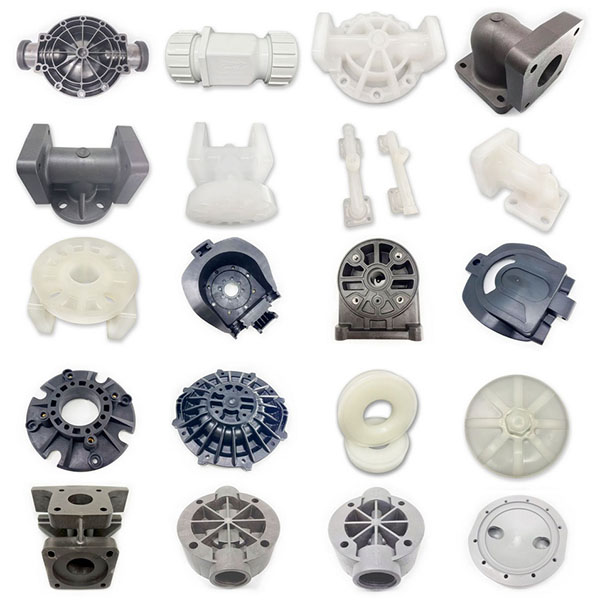

Elementy pomp formowane wtryskowo z tworzyw termoplastycznych są produkowane poprzez formowanie wtryskowe tworzyw konstrukcyjnych w kluczowych częściach, takich jak korpusy pomp, wirniki, obudowy łożysk i gniazda uszczelnień, i nadają się do różnych zastosowań pomp, w tym pomp wodnych, pomp chemicznych, pomp paliwowych i pomp hydraulicznych.

Opis

Materiały termoplastyczne charakteryzują się doskonałą odpornością chemiczną, stabilnością wymiarową i wytrzymałością mechaniczną, spełniając wymagania pomp w zakresie odporności na korozję, odporności na zużycie, odporności na zmiany temperatury i lekkości.

Typowe zastosowania części formowanych wtryskowo z tworzyw termoplastycznych:

  1. Obudowy i korpusy pomp: elementy konstrukcyjne, które wytrzymują ciśnienie wewnętrzne, erozję płynów i zewnętrzne naprężenia montażowe.
  2. Wirniki i łopatki: kluczowe elementy obrotowe, które mają wpływ na przepływ i wydajność, wymagające dobrych właściwości hydrodynamicznych i odporności na zużycie.
  3. Obudowy łożysk i elementy prowadzące: elementy konstrukcyjne zapewniające współosiowość wirnika i stabilność działania.
  4. Gniazda uszczelnień i gniazda zaworów: współpracują z uszczelnieniami mechanicznymi lub elastomerowymi w celu zapewnienia niezawodnej izolacji płynów.
  5. Złącza i kołnierze montażowe: zapewniają niezawodne połączenia z rurami, końcówkami napędowymi lub elementami montażowymi.

Typowe materiały i właściwości:

  1. Polipropylen (PP): odporny chemicznie, niedrogi, odpowiedni do mediów kwasowych, zasadowych lub ogólnie korozyjnych.
  2. Poliamid (PA6/PA66, wzmocniony włóknem szklanym): wysoka wytrzymałość mechaniczna i dobra odporność na zużycie, odpowiedni do wirników i elementów konstrukcyjnych.
  3. Modyfikowany polifluorek winylidenu lub materiały fluorowane (klasy modyfikowane FEP/PFA): doskonała odporność na wysokie temperatury i chemikalia w specjalnych zastosowaniach chemicznych.
  4. Polioksymetylen (POM): niski współczynnik tarcia i stabilność wymiarowa, odpowiedni do połączeń ślizgowych i części podobnych do kół zębatych.
  5. Termoplastyczny poliuretan (TPU): stosowany do elastycznych elementów uszczelniających lub obszarów tłumiących drgania, łączący elastyczność i odporność na zużycie.
  6. Wzmocnienia i modyfikacje: włókno szklane, wypełniacze mineralne, dodatki odporne na zużycie lub środki zmniejszające palność/promieniowanie UV, zoptymalizowane pod kątem wymagań.

Przetwarzanie i przebieg produkcji:

  1. Przygotowanie surowców i kolorów: zważenie i wymieszanie koncentratu barwnego, wypełniaczy i dodatków zgodnie z recepturą; w razie potrzeby można przeprowadzić suszenie, aby uniknąć wad spowodowanych absorpcją wilgoci.
  2. Formowanie wtryskowe: ustaw temperaturę wtrysku, profil utrzymywania/pakowania i czas chłodzenia zgodnie z właściwościami materiału; zastosuj odpowiednią siłę zacisku i prędkość wtrysku, aby zapewnić jakość wypełnienia formy.
  3. Obróbka wtórna: obrabiać krytyczne powierzchnie styku, wiercić otwory lub gwintować, aby spełnić wymagania dotyczące montażu i tolerancji.
  4. Montaż i uszczelnianie: zamontować łożyska, uszczelnienia mechaniczne lub części elastomerowe i w razie potrzeby zastosować kleje lub metody montażu termicznego.
  5. Kontrola i pakowanie: po zakończeniu testów funkcjonalnych, testów ciśnieniowych i kontroli wyglądu zgodnie z normami kontroli, należy przeprowadzić czyszczenie i pakowanie ochronne.

Obróbka powierzchniowa i obróbka końcowa termoplastycznych elementów pomp formowanych wtryskowo:

  1. Utwardzanie powierzchni: piaskowanie, polerowanie lub obróbka chemiczna w celu poprawy odporności na zużycie i wyglądu.
  2. Powłoki i obróbka antykorozyjna: nałożenie powłok odpornych na korozję lub powłok o niskim współczynniku tarcia w zależności od medium i środowiska pracy.
  3. Identyfikacja i identyfikowalność: stosowanie znakowania laserowego, sitodruku lub tabliczek znamionowych do oznaczania numerów części i informacji o partii.
