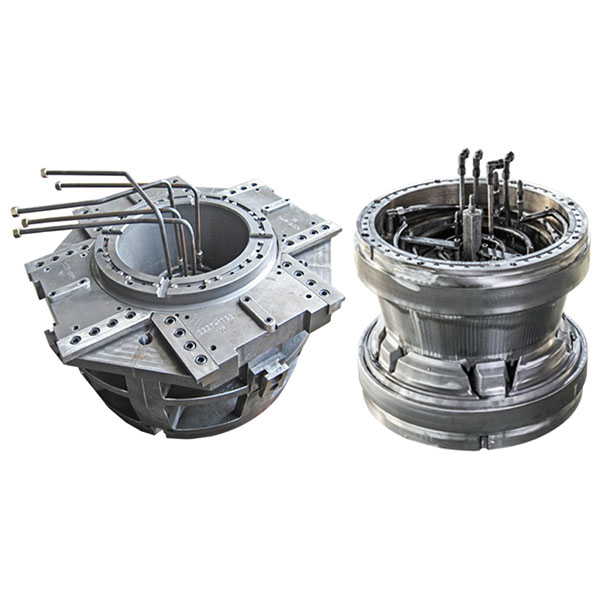

Narzędzia do form odlewniczych do odlewania ciśnieniowego piast kół

Formy odlewnicze do różnicowego ciśnienia piasty koła, w połączeniu z precyzyjną kontrolą wylewania i dobrze zaprojektowanymi systemami odpowietrzania i próżniowymi, umożliwiają produkcję odlewów piast kół o wysokiej gęstości, stabilnych wymiarach i doskonałej jakości powierzchni. Nadają się one do produkcji wielkoseryjnej piast kół do samochodów osobowych, pojazdów użytkowych i pojazdów budowlanych.

Kluczowe elementy konstrukcji i projektu:

1. Wnęki i powierzchnie rozdzielające: Optymalizacja położenia linii rozdzielających i konturów wnęk zgodnie ze złożoną geometrią piasty koła w celu zapewnienia płynnego przepływu stopionego metalu i łatwości czyszczenia podczas wypełniania różnicą ciśnień.
2. Kanały wlewowe i kontrola wlewania: Zaprojektuj dedykowane systemy wlewania dolnego lub bocznego do odlewania z różnicą ciśnień, w połączeniu z zaworami lub urządzeniami kontroli przepływu, aby precyzyjnie kontrolować prędkość wzrostu stopu i rytm napełniania, zmniejszając ryzyko porowatości i zimnych zamknięć.
3. System odpowietrzania i próżniowy: Zapewnij skuteczne rowki odpowietrzające i otwory do odsysania próżniowego w krytycznych miejscach i połącz je z urządzeniami próżniowymi online, aby zmniejszyć ilość uwięzionego powietrza i poprawić gęstość części.
4. Układ chłodzenia: Należy rozplanować odpowiednie kanały chłodzące i lokalne obwody chłodzące, aby zapewnić równomierną temperaturę formy, skrócić czas krzepnięcia i zmniejszyć różnice naprężeń termicznych.
5. Dodatki na obróbkę i punkty odniesienia: Należy zachować dodatki na obróbkę dla kluczowych powierzchni współpracujących i powierzchni poddanych obróbce wykańczającej oraz zaprojektować wyraźne punkty mocowania i kołki ustalające, aby zapewnić dokładność montażu i obróbki końcowej.
6. Mechanizmy wyrzutu i wyjmowania z formy: Zaprojektuj niezawodne kołki wyrzutowe, suwaki lub mechanizmy rozdzielające dostosowane do geometrii piasty, aby zapewnić stabilne wyjmowanie z formy bez uszkodzenia powierzchni odlewu.

Procesy produkcyjne:

1. Precyzyjna obróbka: Należy stosować obróbkę zgrubną i wykańczającą CNC, elektroerozję drutową (WEDM), cięcie drutem z powolnym posuwem, elektroerozję wgłębną, precyzyjną elektroerozję formującą oraz precyzyjne operacje szlifowania, aby zapewnić wysoką dokładność i odpowiedni stan powierzchni wnęk i rdzeni.
2. Montaż i obróbka cieplna: Elementy formy poddane obróbce cieplnej muszą być montowane zgodnie z rygorystycznymi procedurami, z kontrolą dopasowania i korektą luzów, aby zapewnić dokładność zamykania i zsynchronizowany ruch.
3. Obróbka uszczelnień i rur: Obróbka wysokiej jakości powierzchni uszczelniających i złączek dla systemów różnicy ciśnień i próżniowych oraz rozmieszczenie odpornych na ciśnienie przewodów wodnych i powietrznych w celu spełnienia wymagań dotyczących długotrwałej stabilnej pracy.
4. Wykańczanie powierzchni: Wykonaj niezbędne polerowanie lub obróbkę tekstury powierzchni wnęk, aby zrównoważyć wydajność wyjmowania z formy i wymagania dotyczące ostatecznej powierzchni odlewu.

Formowanie próbne i walidacja procesu:

1. Walidacja pierwszego artykułu: Przeprowadzenie próbnego formowania w celu zweryfikowania krzywych napełniania różnicowego ciśnienia, skuteczności próżni i odpowietrzania, równomierności chłodzenia i zachowania podczas wyjmowania z formy, rejestrując kluczowe parametry, takie jak temperatura, ciśnienie, prędkość wzrostu i poziom próżni.
2. Analiza wad i optymalizacja: W przypadku zaobserwowanych wad (takich jak porowatość, skurcz, zimne zamknięcia lub lokalne wypaczenia) należy dostosować krzywe wylewania, układ odpowietrzania lub strategię chłodzenia, a w razie potrzeby zmodyfikować wnękę, aby wyeliminować wady.
3. Blokowanie procesu: Po pomyślnym przeprowadzeniu próbnego formowania należy stworzyć kompletny dokument zawierający parametry procesu (krzywe nalewania, parametry próżni, temperatura formy, natężenie chłodzenia itp.), aby ułatwić powtarzalną produkcję masową i kontrolę jakości.

Typowe obszary zastosowania form odlewniczych do odlewania ciśnieniowego piast kół:

1. Produkcja wielkoseryjna piast kół do samochodów osobowych i pojazdów użytkowych
2. Produkcja piast kół i elementów łączących do maszyn budowlanych i pojazdów specjalnych
3. Odlewane części piast kół, które wymagają wysokiej gęstości, wysokiej wytrzymałości i doskonałej jakości powierzchni
