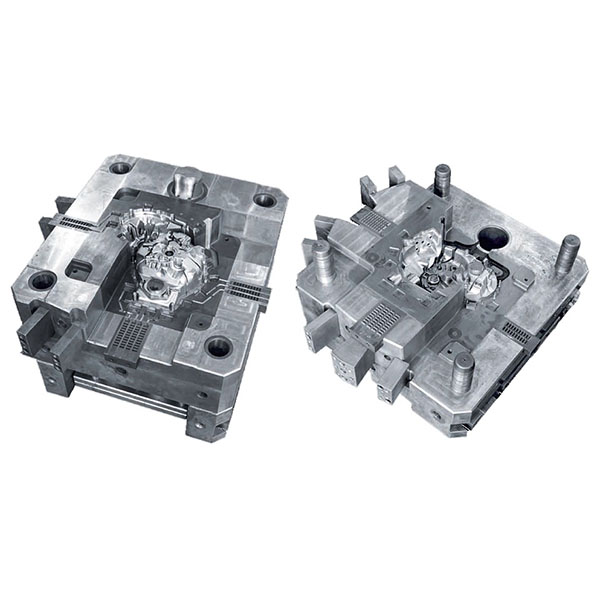

Forma do odlewania ciśnieniowego obudowy sprzęgła dla precyzyjnych części OEM

Formy do odlewania ciśnieniowego obudów sprzęgła, w połączeniu z zoptymalizowanymi systemami wlewowymi i chłodzącymi, niezawodnymi konstrukcjami odpowietrzającymi oraz precyzyjną obróbką wnęk, umożliwiają stabilną produkcję obudów o wysokiej gęstości, precyzyjnych wymiarach i doskonałej jakości powierzchni. Są one szeroko stosowane w samochodowych układach napędowych i powiązanych urządzeniach przemysłowych.

Materiały form i obróbka powierzchni:

1. Materiały form: Powszechnie wybierane są stale formierskie o wysokiej odporności na wysoką temperaturę i zmęczenie cieplne, a w celu poprawy trwałości użytkowej przeprowadza się odpowiednią obróbkę cieplną zgodnie z cyklem produkcyjnym i rodzajem materiału.
2. Wzmocnienie powierzchni: Procesy takie jak azotowanie, chromowanie lub powłoki PVD są stosowane na powierzchniach wnęk w celu zmniejszenia przywierania materiału, poprawy odporności na zużycie i zwiększenia wydajności wyjmowania z formy.
3. Ochrona przed korozją i uszczelnianie: W celu zapewnienia długotrwałej stabilnej produkcji stosuje się zabiegi antykorozyjne i precyzyjne dopasowanie kanałów chłodzących, powierzchni uszczelniających i kanałów rozlewowych.

Kluczowe punkty dotyczące konstrukcji i projektu:

1. Konstrukcja wnęki: Optymalizacja powierzchni podziału, szczelin wentylacyjnych i zaokrągleń zgodnie z geometrią i wymaganiami montażowymi obudowy sprzęgła w celu zapewnienia równomiernego wypełnienia, łatwości czyszczenia i zgodności z późniejszymi potrzebami obróbki skrawaniem.
2. Kanały i system wlewowy: Projektowanie rozsądnych schematów wlewów i kanałów w celu kontrolowania szybkości przepływu stopionego materiału i sekwencji wypełniania, unikając uwięzionego powietrza, zimnych zamknięć i koncentracji naprężeń.
3. Układ chłodzenia: Należy rozmieścić równomierne kanały chłodzące lub lokalne obwody chłodzące, aby zapewnić stabilną temperaturę formy, skrócić czas krzepnięcia i zmniejszyć odkształcenia termiczne.
4. Mechanizmy wyrzutu i wyjmowania z formy: Zaprojektuj niezawodne systemy wyrzutu, suwaki i mechanizmy rozdzielające, aby zapewnić płynne wyjmowanie z formy bez uszkodzenia powierzchni odlewu.
5. Dodatki obróbcze i punkty odniesienia: Należy zachować rozsądne dodatki na dalszą obróbkę i zaprojektować jasne punkty odniesienia oraz konstrukcje mocujące, aby zapewnić dokładność montażu i obróbki.

Procesy produkcyjne:

1. Precyzyjna obróbka: Zastosuj frezowanie CNC, elektroerozję drutową (WEDM), cięcie drutem z powolnym posuwem, elektroerozję wgłębną i precyzyjne procesy szlifowania, aby zapewnić wymiary i jakość powierzchni wnęk i rdzeni.
2. Obróbka cieplna i montaż: Krytyczne elementy formy poddaje się obróbce cieplnej, a następnie odprężaniu i precyzyjnemu montażowi, wraz z kontrolą dopasowania i korektą luzów, aby zapewnić dokładność zamykania i zsynchronizowany ruch.
3. Obróbka uszczelnień i przewodów: Obróbka wysokiej jakości powierzchni uszczelniających i złączek do systemów chłodzenia i wentylacji oraz rozmieszczenie odpornych na ciśnienie przewodów wodnych i powietrznych w celu zapewnienia długotrwałej stabilnej pracy.
4. Wykańczanie powierzchni: Polerowanie lub obróbka tekstury powierzchni wnęk w celu spełnienia wymagań dotyczących powierzchni odlewanej przy zachowaniu wydajności rozformowywania.

Typowe obszary zastosowania form odlewniczych obudów sprzęgła:

1. Masowa produkcja obudów sprzęgła do układów napędowych samochodów osobowych i pojazdów użytkowych.
2. Produkcja obudów i elementów łączących do maszyn budowlanych i urządzeń komercyjnych.
3. Części obudów odlewanych ciśnieniowo wymagające wysokiej gęstości, dobrej jakości powierzchni i stabilnych wymiarów.

Konserwacja i pielęgnacja:

1. Codzienna kontrola: Regularnie sprawdzaj stan zużycia słupków prowadzących, suwaków, uszczelek, kanałów chłodzących i elementów mocujących oraz czyść pozostałości z gniazda.
2. Konserwacja powierzchni: polerowanie lub nakładanie powłok antyadhezyjnych na obszary podatne na przywieranie oraz utrzymywanie drożności kanałów wentylacyjnych.
3. Okresowy przegląd: Należy ustalić harmonogram konserwacji zgodnie z rytmem produkcji, niezwłocznie wymieniać zużyte części i rejestrować historię konserwacji, aby przedłużyć żywotność formy.
