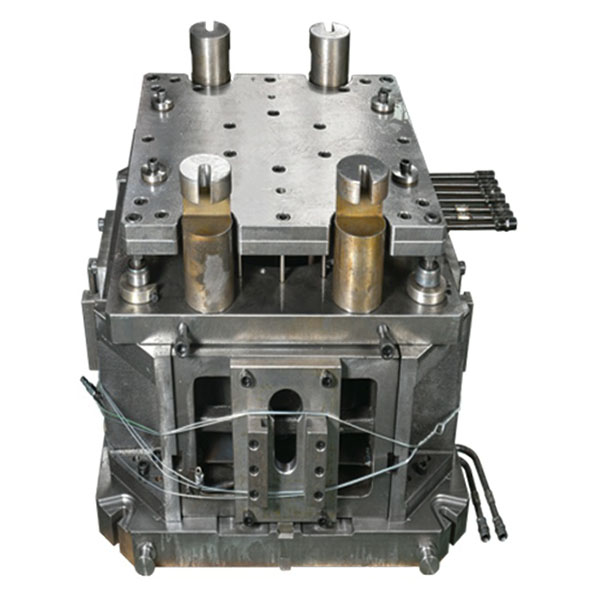

Forma do odlewania ciśnieniowego piasty koła jest niezawodna

Formy do odlewania ciśnieniowego piast kół są projektowane i produkowane specjalnie do produkcji odlewów piast kół przy użyciu procesu odlewania ciśnieniowego, odpowiedniego do produkcji wielkoseryjnej piast kół do samochodów osobowych, pojazdów użytkowych i pojazdów przemysłowych.

Kluczowe elementy konstrukcji i projektu:

1. Konstrukcja gniazda: Optymalizacja powierzchni podziału, rowków odpowietrzających i promieni zgodnie z geometrią piasty koła w celu zapewnienia równomiernego wypełnienia gniazda i łatwości czyszczenia.
2. Kanały i system wlewowy: Zaprojektowanie rozsądnego systemu wlewowego z dolnym lub bocznym wlewem niskociśnieniowym w celu kontrolowania szybkości wzrostu stopu i ciśnienia, zmniejszając ilość uwięzionego powietrza i zimnych zamknięć.
3. Układ chłodzenia: Należy rozmieścić kanały chłodzące lub wbudowane rury chłodzące, aby równomiernie kontrolować temperaturę formy, skrócić cykl krzepnięcia i zmniejszyć naprężenia termiczne.
4. Dodatki obróbcze i powierzchnie odniesienia: Należy zarezerwować dodatki obróbcze do późniejszej obróbki wykańczającej powierzchni współpracujących oraz zaprojektować niezawodne punkty mocowania, aby zapewnić dokładność montażu.
5. Mechanizmy wyrzutu i wyjmowania z formy: Zaprojektuj solidne urządzenia wyrzutowe i niezbędne mechanizmy suwakowe, aby zapewnić niezawodne wyjmowanie z formy i usuwanie części w przypadku złożonych wnęk.

Procesy produkcyjne:

1. Precyzyjne operacje obróbki skrawaniem: Zastosuj frezowanie CNC, elektroerozję drutową (w tym cięcie drutem z powolnym posuwem), elektroerozję wgłębną i precyzyjne szlifowanie, aby zapewnić wysoką dokładność wnęk i rdzeni.
2. Montaż i regulacja: Elementy poddane obróbce cieplnej wymagają precyzyjnego montażu, kontroli dopasowania i korekty luzów, aby zapewnić dokładność zamykania formy i zsynchronizowany ruch.
3. Odprężanie i wzmacnianie sztywności: Zastosowanie procedur odprężania i wzmacniania sztywności konstrukcji formy w celu zapobiegania deformacji i uszkodzeniom zmęczeniowym podczas długotrwałej produkcji.

Formowanie próbne i walidacja procesu:

1. Proces formowania próbnego: Przeprowadzenie prób pierwszego artykułu w celu sprawdzenia zachowania podczas napełniania, skuteczności chłodzenia i warunków odpowietrzania, rejestrując kluczowe parametry, takie jak temperatura, ciśnienie i krzywe wzrostu.
2. Analiza i korekta wad: W przypadku wad (takich jak porowatość, skurcz, zimne zamknięcia lub lokalne wypaczenia) należy dostosować systemy wlewowe, chłodzące lub odpowietrzające i w razie potrzeby skorygować wnękę.
3. Blokowanie procesu: Po formowaniu próbnym należy utworzyć stabilny plik parametrów procesu, aby ułatwić powtarzalną produkcję masową i kontrolę jakości.

Typowe obszary zastosowania form do odlewania ciśnieniowego piast kół:

1. Produkcja wielkoseryjna piast kół do samochodów osobowych i użytkowych.
2. Piasta koła i części łączące do pojazdów specjalnych i maszyn budowlanych.
3. Odlewane części piast kół wymagające wysokiej wytrzymałości, dużej gęstości i dobrej jakości powierzchni.
